Choisir entre un boîtier à cartouche unique, multi-cartouches, haut débit ou sanitaire dépend de trois éléments : votre débit de pointe, la fréquence à laquelle vous pouvez arrêter la ligne pour l'entretien, et si l'application est alimentaire, pharmaceutique ou industrielle générale. Ce guide compare ces quatre configurations en s'appuyant sur les gammes RKI et Shelco d'ERE, pour que vous puissiez dimensionner le bon boîtier avant de demander une soumission.
Table des matières
- Quelle est la différence entre les boîtiers à cartouche unique, multi-cartouches et haut débit?
- De combien de cartouches avez-vous vraiment besoin?
- Quand avez-vous besoin d'un boîtier haut débit plutôt que de plus de cartouches?
- Qu'est-ce qui rend un boîtier de filtration sanitaire ou haute pureté?
- Avez-vous besoin d'un boîtier certifié ASME?
- Comment choisir la bonne configuration?
- Foire aux questions

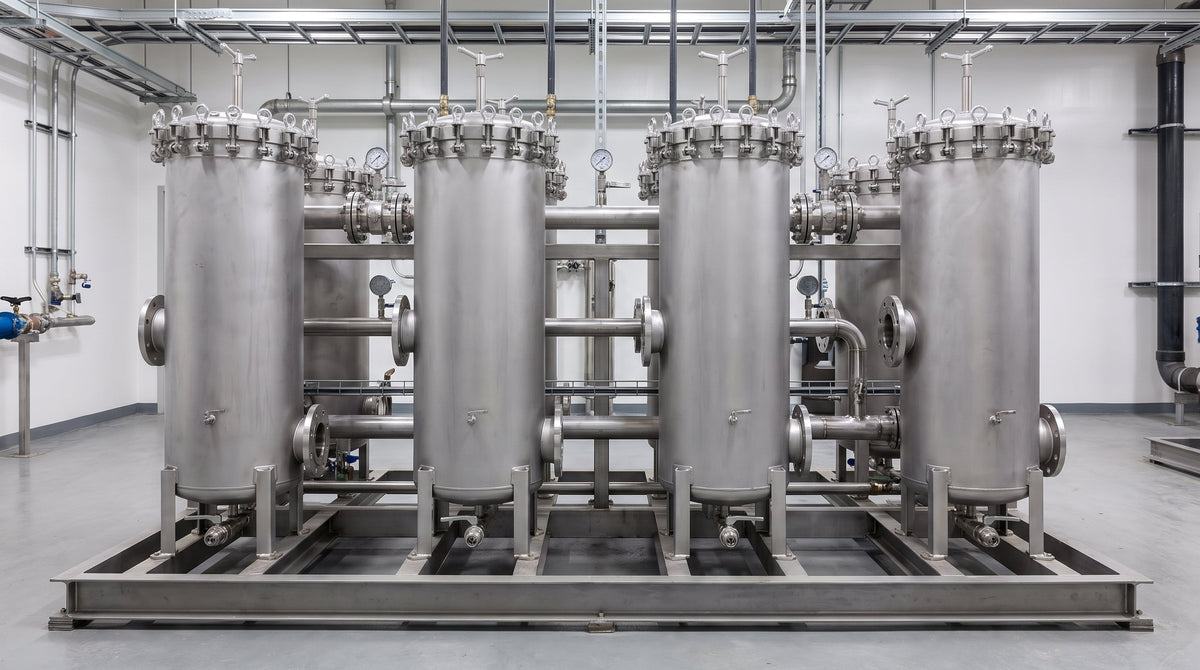

Quelle est la différence entre les boîtiers à cartouche unique, multi-cartouches et haut débit?
Un boîtier à cartouche unique filtre à travers une seule cartouche et convient aux débits les plus faibles; un boîtier multi-cartouches augmente la surface filtrante en logeant plusieurs cartouches en parallèle; un boîtier haut débit obtient le même résultat avec moins d'éléments, mais physiquement plus grands. Les trois font le même travail — retenir les particules dans le liquide qui passe — la différence est la façon dont ils augmentent la surface filtrante à mesure que les besoins de débit croissent.
| Configuration | Plage de débit typique | Nombre de cartouches | Meilleur usage |
|---|---|---|---|
| Cartouche unique | Jusqu'à ~20 GPM | 1 | Petites lignes de procédé, point d'utilisation, travail par lots à faible volume |
| Multi-cartouches | Environ 20 à 300+ GPM | 4 à 52 | Eau de procédé à volume moyen-élevé, produits chimiques, réfrigérants |
| Haut débit | Environ 50 à 500+ GPM | 1 à 12 éléments de grand diamètre | Volume élevé avec changements peu fréquents, moins de points d'entretien |
Le boîtier à cartouche unique Série CSF d'ERE est le point d'entrée de cette comparaison — homologué à 300 PSI à 200°F, avec raccords de 3/4" ou 1" et une fermeture à écrou à verrouillage rapide, il couvre les débits d'environ 7 GPM (CSF-78) à 21 GPM (CSF-90) sur une cartouche bobinée standard de 25 microns. Au-delà, le choix se fait entre les voies multi-cartouches et haut débit couvertes ci-dessous. Consultez la gamme complète de boîtiers de filtration à cartouches d'ERE.
De combien de cartouches avez-vous vraiment besoin?
Les boîtiers multi-cartouches augmentent par paliers fixes — 4, 5, 7, 12, 22, 36 ou 52 cartouches — car chaque cartouche ajoutée apporte une surface filtrante fixe à un indice de microns donné, ce qui détermine le débit maximal avant que la perte de charge ne devienne excessive.
Les gammes multi-cartouches RKI et Shelco
La Série 4FOS et 5FOS d'ERE est le point d'entrée pour le travail multi-cartouches : construction en acier inoxydable 304L ou 316L, raccords MNPT de 2", et fermeture à collier ou à boulons articulés homologuée à 150 PSI à 300°F, logeant quatre ou cinq cartouches à extrémités ouvertes (DOE) jusqu'à 2¾" de diamètre extérieur. À partir de là, la même construction s'étend à travers les séries 7FOS, 12FOS et 22FOS jusqu'à la Série 36FOS et 52FOS d'ERE — le sommet de la gamme, logeant jusqu'à 52 cartouches sur des raccords à brides de 3" à 4" pour les lignes industrielles à plus haut volume.
- Traitement de l'eau et filtration d'eau de procédé
- Traitement chimique
- Production alimentaire et de boissons
- Encres, peintures et revêtements
- Filtration de réfrigérants
- Pâtes et papiers
Règle générale : si votre débit cible divisé par le débit par cartouche de l'indice de microns choisi dépasse 4 à 5 cartouches, vous êtes déjà dans le territoire multi-cartouches — la question devient combien, pas si.
Quand avez-vous besoin d'un boîtier haut débit plutôt que de plus de cartouches?
Vous avez besoin d'un boîtier haut débit lorsque la vraie contrainte est la fréquence des changements, pas la surface filtrante brute — un seul élément haut débit de grand diamètre peut remplacer une douzaine de petites cartouches et doit être changé beaucoup moins souvent.
La Série HFE d'ERE est construite autour d'un seul élément haut débit (6" de diamètre nominal x 23" de longueur) avec un collier en V pour des changements rapides par poussée/traction et un écoulement de l'intérieur vers l'extérieur qui retient les contaminants dans la cartouche lors du retrait — une différence significative pour les opérateurs qui préfèrent ne pas manipuler un élément saturé. Elle est homologuée à 150 PSI à 300°F sur des raccords de 1" à 2", avec un revêtement optionnel NSF 61 disponible pour les services en eau saumâtre ou de mer.
Pour les lignes à volume plus élevé, le même concept haut débit s'étend à travers les séries 1HF et 1UHF d'ERE jusqu'à la Série multi-éléments 3, 4, 7 et 12 HF et UHF — combinant plusieurs éléments de grand diamètre dans un seul boîtier pour les installations qui ont besoin à la fois d'un débit élevé et d'intervalles d'entretien peu fréquents.
Le compromis est simple : les boîtiers multi-cartouches coûtent moins cher par boîtier mais demandent un entretien plus fréquent sur davantage de cartouches; les boîtiers haut débit coûtent plus cher par élément mais réduisent le nombre de changements et la main-d'œuvre associée.
Qu'est-ce qui rend un boîtier de filtration sanitaire ou haute pureté?
Un boîtier de filtration sanitaire utilise de l'acier inoxydable 316L électropoli, des joints de qualité alimentaire (FDA), et des raccords à ferrule sanitaire (type Tri-Clamp) plutôt que des raccords filetés ou à brides standards — la combinaison qui permet à un boîtier de répondre aux exigences de propreté alimentaire, pharmaceutique et cosmétique.
La Série MicroVantage™ HPI de Shelco chez ERE loge de quatre à cinquante cartouches dans une coque électropolie en 316L avec des joints EPR (qualité FDA) et des connecteurs universels de cartouches, homologuée à 150 PSI à 300°F avec brides ANSI standards et ferrules sanitaires en option. La Série sanitaire MicroVantage SFH connexe est construite spécifiquement autour de raccords à ferrule sanitaire pour les lignes qui doivent répondre aux exigences de lavage et de nettoyage en place sans raccord à bride qui retiendrait des résidus.
Ces boîtiers servent la clientèle alimentaire, des boissons, pharmaceutique, cosmétique et électronique d'ERE — des secteurs où un boîtier industriel standard à revêtement polymère, même bien construit, ne répond pas à la norme de fini de surface et de raccordement que l'application exige.
Avez-vous besoin d'un boîtier certifié ASME?
Vous avez besoin d'un boîtier certifié ASME lorsque la réglementation de votre juridiction sur les équipements sous pression classe la taille et la pression de service de votre boîtier comme un appareil sous pression réglementé — ce qui est fréquent sur les plus grands boîtiers multi-cartouches, pas sur les petites unités en ligne.
Les équipements sous pression dans les milieux de travail canadiens doivent généralement être conçus, installés et entretenus conformément au code de pression applicable, en plus des autres obligations de santé et sécurité de l'installation — les directives du CCHST sur la gestion de la sécurité des procédés citent explicitement les codes des appareils sous pression parmi la réglementation à laquelle les équipements doivent être conformes. Les Séries USF et USB Shelco d'ERE sont construites selon le code ASME spécifiquement pour les installations où cette classification s'applique, logeant de quatre à cinquante-deux cartouches avec fermetures à boulons articulés et joints à arête sur des raccords à brides de 3" à 4".
La tôle et la plaque en acier inoxydable utilisées dans ces coques de boîtiers sont généralement spécifiées selon une norme de matériaux reconnue — la norme ASTM A240/A240M couvre les plaques, tôles et feuillards en acier inoxydable au chrome et chrome-nickel pour les applications sous pression, la même classe de matériau utilisée dans toute la gamme de boîtiers 304L/316L d'ERE.
Comment choisir la bonne configuration?
Choisir une configuration de boîtier à cartouches repose sur quatre vérifications : votre débit de pointe, votre tolérance à la fréquence des changements, l'exigence de propreté de votre application, et si la conformité au code s'applique à votre taille.
- Établissez le débit de pointe, pas la moyenne. Dimensionnez selon le GPM le plus élevé que la ligne verra réellement — le sous-dimensionnement est la cause la plus fréquente de perte de charge prématurée et d'encrassement précoce des cartouches.
- Décidez entre multi-cartouches et haut débit. Si des visites d'entretien fréquentes sont acceptables et que le budget est la contrainte principale, le multi-cartouches l'emporte. Si la main-d'œuvre et les arrêts de production sont la contrainte principale, les éléments moins nombreux mais plus grands du haut débit se rentabilisent habituellement en réduisant les appels de service.
- Confirmez si l'application est sanitaire. La production alimentaire, des boissons, pharmaceutique et cosmétique nécessite la construction électropolie en 316L à raccords sanitaires — la filtration industrielle générale de l'eau, des produits chimiques et des réfrigérants n'en a habituellement pas besoin.
- Vérifiez si le code ASME s'applique. Les boîtiers multi-cartouches plus grands et à pression plus élevée sont les plus susceptibles de relever d'un code de pression dans votre installation — confirmez auprès de votre organisme de réglementation provincial ou d'un ingénieur avant de commander si vous êtes près de ce seuil de taille.
ERE dimensionne chaque soumission de boîtier selon ces quatre vérifications — demandez une soumission avec votre débit, votre application et toute exigence de code pour une recommandation précise.
Foire aux questions
Quelle est la différence entre un boîtier multi-cartouches et un boîtier haut débit?
Un boîtier multi-cartouches augmente la capacité en logeant davantage de cartouches standards en parallèle (4 à 52); un boîtier haut débit augmente la capacité avec moins d'éléments, mais de plus grand diamètre, ce qui réduit le nombre de changements nécessaires au même débit.
Combien de cartouches un boîtier multi-cartouches loge-t-il?
La gamme multi-cartouches d'ERE augmente par paliers fixes de 4 ou 5 cartouches jusqu'à 52, selon la série — le bon nombre dépend de votre débit cible divisé par le débit par cartouche à l'indice de microns choisi.
Qu'est-ce qui rend un boîtier de filtration sanitaire?
Les boîtiers sanitaires utilisent de l'acier inoxydable 316L électropoli, des joints de qualité alimentaire (FDA), et des raccords à ferrule sanitaire plutôt que des raccords filetés ou à brides standards, répondant à la norme de propreté exigée par la production alimentaire, des boissons, pharmaceutique et cosmétique.
Les boîtiers de filtration à cartouches doivent-ils être conformes au code ASME?
Cela dépend de la taille et de la pression de service — les boîtiers multi-cartouches plus grands sont plus susceptibles de relever d'un code d'appareil sous pression réglementé. Les Séries USF et USB d'ERE sont construites selon le code ASME spécifiquement pour les installations où cette classification s'applique.
ERE peut-elle fournir des boîtiers de filtration à cartouches pour les applications alimentaires et pharmaceutiques?
Oui. Les gammes de boîtiers sanitaires et haute pureté MicroVantage de Shelco chez ERE sont conçues pour les applications alimentaires, des boissons, pharmaceutiques, cosmétiques et électroniques, avec une construction électropolie en 316L et des joints de qualité FDA.
