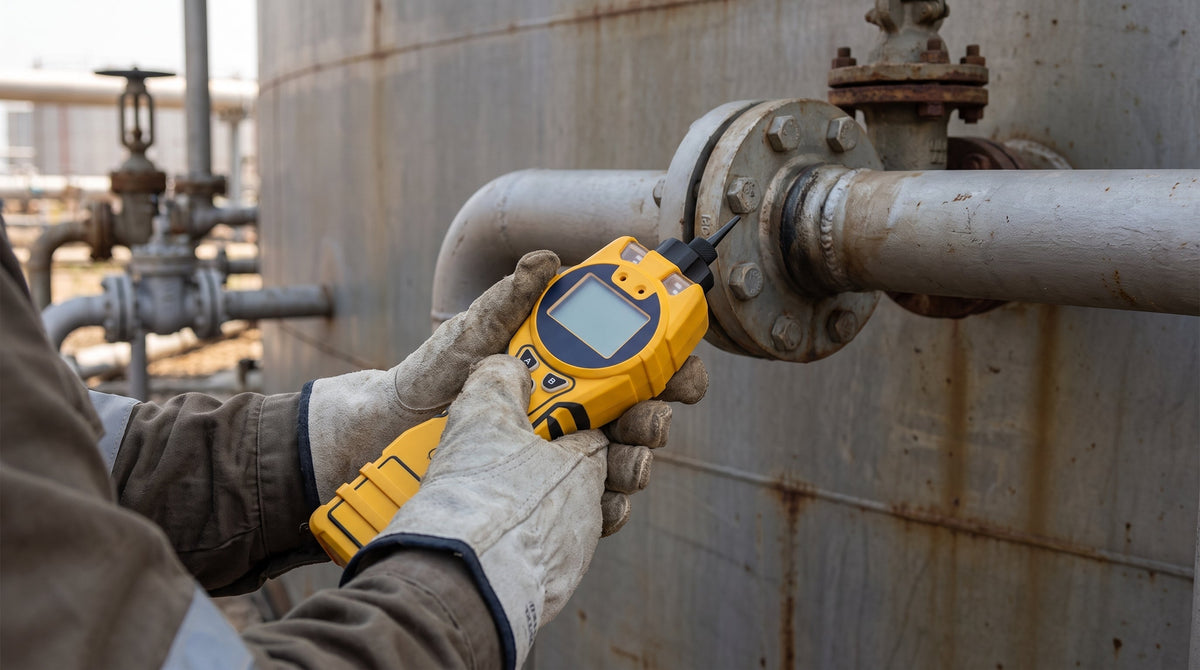

Un détecteur à photoionisation (PID) utilise la lumière ultraviolette pour détecter les composés organiques volatils (COV) et d'autres gaz facilement ionisables à des concentrations aussi faibles que quelques parties par milliard — bien au-delà de ce que peuvent résoudre les capteurs catalytiques ou électrochimiques. Les consultants en environnement utilisent les PID pour le criblage des vapeurs de sol sur les sites d'ÉES de phase II; les hygiénistes industriels les utilisent pour l'entrée en espace clos et la surveillance du benzène en périmètre; les exploitants pétroliers et gaziers les utilisent pour la détection des émissions fugitives et des fuites. Ce guide explique le fonctionnement de la technologie PID, ses différences avec les autres types de capteurs de COV, et comment choisir entre les plateformes Tiger, Cub, Falco 2 et Titan 2 d'Ion Science — la gamme de PID distribuée par ERE au Canada.
Que Mesure un Détecteur à Photoionisation?
Un détecteur à photoionisation mesure la concentration totale de COV — pas un composé chimique nommé en particulier, à moins d'être configuré avec un capteur sélectif ou un préfiltre. Le capteur répond à toute molécule de gaz dont l'énergie d'ionisation est inférieure à l'énergie des photons de la lampe UV, ce qui couvre en pratique la plupart des hydrocarbures aromatiques (benzène, toluène, xylène), des solvants chlorés, des cétones et des vapeurs de carburant. Il ne répond pas au méthane, au monoxyde de carbone, au sulfure d'hydrogène ni à l'oxygène/azote — des gaz à énergie d'ionisation supérieure à celle de la lampe — c'est pourquoi les PID sont généralement déployés en complément, et non à la place, d'un détecteur 4 gaz standard.
La réponse est rapportée comme une concentration équivalente par rapport au gaz d'étalonnage (habituellement l'isobutylène), puis corrigée à l'aide d'un facteur de réponse pour le composé d'intérêt spécifique, s'il est connu. Les instruments Ion Science d'ERE sont livrés avec une table interne de plus de 700 COV et composés toxiques avec facteurs de réponse préchargés, permettant au personnel de terrain de sélectionner le composé cible et de lire directement une concentration corrigée.
Comment Fonctionne un Détecteur à Photoionisation?
La lampe UV du PID émet des photons à haute énergie dans une petite chambre d'ionisation. Lorsque l'énergie d'ionisation d'une molécule de gaz est inférieure à l'énergie des photons de la lampe, le photon éjecte un électron de la molécule, créant un ion positif et un électron libre. Deux électrodes à l'intérieur de la chambre captent ces particules chargées, produisant un faible courant proportionnel au nombre d'événements d'ionisation — et donc à la concentration de gaz.
L'énergie de la lampe est la variable principale distinguant les types de détecteurs :
| Énergie de lampe | Ce qu'elle ionise | Utilisation typique |
|---|---|---|
| 10,0 eV | Aromatiques (benzène, toluène) et TAC, avec réponse réduite aux alcanes | Travaux axés sur le benzène/TAC — Titan 2, Cub TAC, Tiger XT Select |
| 10,6 eV | Plage la plus large de COV — la plupart des solvants, carburants et aromatiques | Criblage général des COV — Tiger XT, XTL, Cub standard |
| 11,7 eV | Étend la réponse aux composés de plus faible poids moléculaire que la lampe 10,6 eV ne détecte pas | Applications spécialisées exigeant une couverture élargie — Tiger XT (option 11,7 eV) |
La conception du capteur MiniPID d'Ion Science ajoute une géométrie d'électrode grillagée et un revêtement résistant à l'humidité, ce qui réduit la dérive de faux positifs que présentent les anciens designs de PID en espace clos très humide — un problème fréquent que les clients d'ERE soulèvent en comparant les marques de PID.
Un PID Est-il la Même Chose Qu'un Détecteur de COV?
« Détecteur de COV » est la catégorie plus large; le PID est la technologie de capteur utilisée dans la plupart des détecteurs de COV portatifs vendus aujourd'hui. Deux autres technologies liées aux COV existent — les détecteurs à ionisation de flamme (FID) et les capteurs à semi-conducteur d'oxyde métallique (MOS) — mais aucune n'est courante dans la gamme d'instruments portatifs d'ERE. Le FID offre une sensibilité similaire mais nécessite une alimentation en hydrogène, ce qui le rend peu pratique pour le criblage sur le terrain. Les capteurs MOS coûtent moins cher mais dérivent davantage et n'offrent pas la résolution au niveau du ppb qu'un PID fournit — un enjeu important pour les travaux d'ÉES de phase II où les seuils d'intervention réglementaires se situent souvent dans la plage des parties par milliard.
En pratique, lorsqu'un consultant en environnement ou un hygiéniste industriel canadien dit « détecteur de COV » ou « analyseur de COV », il fait presque toujours référence à un instrument basé sur un PID — les deux termes sont utilisés de façon interchangeable sur le terrain même si PID est le terme technique le plus précis.
Quel PID Ion Science Convient à Votre Application?
ERE distribue six plateformes PID Ion Science, réparties entre configurations portatives (vérification ponctuelle, espace clos) et fixes (surveillance continue, périmètre).
Portatif : Criblage Général des COV
Le détecteur portatif de COV Tiger XT couvre une plage de 0,1 à 20 000 ppm (modèle ppm) ou jusqu'à 1 ppb (modèle ppb), avec une table interne de plus de 700 composés et jusqu'à 120 000 lectures enregistrées. C'est le choix standard pour les visites de site, les enquêtes sur la qualité de l'air intérieur et le criblage général en hygiène industrielle, où une large couverture des COV est requise plutôt qu'un composé nommé unique.
Le détecteur portatif de COV Tiger XTL échange une plage maximale plus étroite (0,1 à 5 000 ppm) contre le temps de réponse le plus rapide de la gamme — 2 secondes pour obtenir une lecture et 2 secondes pour revenir à zéro. Privilégiez le XTL par rapport au XT lorsque des lectures séquentielles rapides importent plus qu'une plage étendue, comme pour les vérifications pré-entrée en espace clos où les équipes ont besoin d'un résultat go/no-go rapide.
Portatif : Surveillance Personnelle
Le détecteur personnel de COV Cub est un PID compact et portable conçu pour la surveillance continue de l'exposition personnelle plutôt que pour des vérifications ponctuelles. Il enregistre jusqu'à 30 000 lectures et prend en charge des alarmes préprogrammées de moyenne pondérée dans le temps (TWA) et de limite d'exposition de courte durée (STEL) (modèle ppb) — la structure d'alarme dont les programmes d'hygiène industrielle ont besoin pour signaler les dépassements de limites d'exposition en temps réel, et non seulement après le téléchargement des données.
Portatif : Détection Sélective du Benzène
Le détecteur Tiger XT Select Benzène et TAC utilise une lampe de 10,0 eV pour la réponse aux composés aromatiques totaux (TAC), puis ajoute un tube préfiltre à benzène pour des lectures sélectives de benzène lorsque des TAC sont détectés. Ce flux de travail en deux étapes — criblage large, puis confirmation sélective — convient aux arrêts de raffinerie, à l'intervention en cas de déversement maritime et à la surveillance des quais de chargement, où le benzène est le composé réglementé visé mais où d'autres aromatiques sont également présents.
Fixe : Surveillance Continue de Zone et de Procédé
Le détecteur fixe de COV Falco 2 est disponible en configuration pompée et diffusée, sur cinq plages de détection (0,001 à 3 000 ppm selon le modèle), certifié UL, et conçu pour fonctionner de -40 °C à +50 °C. Privilégiez le modèle pompé pour les voûtes souterraines, les espaces clos ou tout emplacement où une ligne d'échantillonnage est nécessaire plutôt que de compter sur la diffusion ambiante jusqu'au capteur.
Le moniteur de benzène Titan 2 est un instrument fixe spécifique au benzène (0,02 à 20 ppm, résolution de 10 ppb) conçu pour la surveillance continue de conformité aux périmètres, aux parcs de réservoirs et aux installations de production d'asphalte — des secteurs où le benzène est la cible réglementée spécifique plutôt qu'un composé parmi d'autres. Ses sorties 4-20 mA et RS485 s'intègrent directement à un système de contrôle ou SCADA existant.
Comment Choisir le Bon PID Pour Votre Installation?
Répondez à ces cinq questions avant de commander :
- Fixe ou portatif? La surveillance continue en périmètre ou en procédé nécessite une unité fixe (Falco 2, Titan 2) avec une sortie vers un système de contrôle; les vérifications ponctuelles et l'entrée en espace clos nécessitent un appareil portatif (Tiger, Cub).
- COV totaux ou composé unique nommé? Le criblage général utilise une lampe à large plage de 10,6 eV (Tiger XT/XTL, Falco 2 standard); la conformité spécifique au benzène utilise une lampe de 10,0 eV ou un capteur de benzène dédié (Titan 2, Tiger XT Select, Cub TAC).
- Dans quelle plage de concentration se situe votre seuil d'intervention? Les seuils d'intervention réglementaires pour les vapeurs de sol et la surveillance du benzène en périmètre se situent souvent dans la plage basse du ppb — vérifiez le seuil d'intervention de votre composé cible par rapport à la sensibilité annoncée de l'instrument avant de commander la variante ppm alors qu'il vous faut le ppb.
- Vérification ponctuelle ou exposition personnelle continue? Le criblage occasionnel de site convient à la gamme Tiger; les travailleurs ayant besoin d'une surveillance continue portable avec alarmes TWA/STEL ont besoin du Cub.
- Quelle est votre classification d'emplacement dangereux? Les six plateformes portent une certification de sécurité intrinsèque ATEX, IECEx et CSA (CSA C22.2 N° 30), mais vérifiez la cote de zone/division spécifique par rapport à la classification de votre site avant de spécifier un instrument pour un emplacement dangereux de classe I.
Les Détecteurs à Photoionisation Nécessitent-ils un Étalonnage?
Oui. Les lampes et les électrodes des PID dérivent avec le temps et la contamination, donc la précision dépend d'un calendrier d'étalonnage documenté — habituellement un test de fonctionnalité avant chaque journée de terrain et un étalonnage complet à 2 points tous les 3 à 6 mois, ou selon le programme d'assurance qualité de votre site. L'étalonnage utilise un gaz étalon certifié correspondant au composé cible : isobutylène pour l'étalonnage général des COV (le gaz de référence standard de l'industrie sur lequel la plupart des PID sont étalonnés en usine) ou gaz étalon de benzène pour les instruments spécifiques au benzène comme le Titan 2. ERE stocke les cylindres de gaz d'étalonnage d'isobutylène et de benzène, les régulateurs et les adaptateurs d'étalonnage correspondant à chaque plateforme Ion Science.
Pour les instruments utilisés dans le cadre de travaux réglementés — échantillonnage d'ÉES de phase II, certification d'entrée en espace clos ou rapport de conformité en périmètre — les directives du CCHST sur l'exposition professionnelle exigent que les registres d'étalonnage soient tenus et vérifiables au même titre que les données d'exposition elles-mêmes, pas seulement les lectures de l'instrument.
Où les Détecteurs à Photoionisation Sont-ils Utilisés au Canada?
Évaluation Environnementale de Site de Phase II
Les PID analysent l'espace de tête du sol et l'air des trous de forage pour la contamination par les COV lors des travaux d'ÉES de phase II en vertu du Règlement de l'Ontario 153/04, du Règlement sur la protection et la réhabilitation des terrains du Québec, et du Contaminated Sites Regulation de la Colombie-Britannique. Une lecture rapide au PID sur un échantillon de sol ou l'espace de tête d'un puits d'observation indique au personnel de terrain quels emplacements justifient une confirmation en laboratoire — réduisant le nombre d'échantillons envoyés pour une analyse de laboratoire coûteuse.
Entrée en Espace Clos
Avant que le personnel n'entre dans un réservoir, une voûte ou une structure sous le niveau du sol, une lecture au PID confirme que les niveaux de COV sont dans les limites sécuritaires, en complément de la vérification standard d'oxygène/LIE/gaz toxiques. Consultez le guide de surveillance des gaz en espace clos d'ERE pour la séquence complète de vérification préalable à l'entrée — le criblage des COV par PID est une composante de cette séquence, pas un remplacement de la vérification 4 gaz.
Émissions Fugitives Pétrolières et Gazières
Les raffineries et les installations amont utilisent des PID portatifs pour les enquêtes de détection et réparation des fuites (LDAR) et des moniteurs de benzène fixes (Titan 2) aux périmètres et parcs de réservoirs pour démontrer une conformité continue aux permis provinciaux de qualité de l'air.
Hygiène Industrielle et Fabrication en Espace Clos
Les installations utilisant des solvants, des adhésifs ou du carburant gèrent la surveillance de l'exposition personnelle avec des PID portables (Cub) qui enregistrent les dépassements TWA et STEL pour les dossiers de conformité en santé au travail.
Pour la gamme complète d'instruments de détection de gaz Ion Science et autres qu'ERE stocke, vend, loue et étalonne, visitez la collection de détecteurs de gaz portatifs chez ERE. Pour les instruments de surveillance de l'air connexes aux COV, consultez la collection d'équipement d'échantillonnage d'air d'ERE.
Besoin d'aide pour choisir entre les modèles de PID ou dimensionner un moniteur de benzène fixe?
ERE Inc. distribue des instruments de détection de gaz environnementaux et industriels aux consultants, hygiénistes industriels et exploitants canadiens depuis plus de 30 ans. Notre équipe technique peut confirmer l'énergie de lampe, la plage et la configuration adaptées à votre application avant votre commande.
→ Demander une soumission | 1-888-287-EREC | Voir les Détecteurs de Gaz Portatifs | sales@ereinc.com
Questions Fréquentes
À quoi sert un détecteur à photoionisation?
Un détecteur à photoionisation (PID) sert à mesurer la concentration totale de composés organiques volatils (COV) dans l'air, généralement pour le criblage de sites environnementaux, l'entrée en espace clos, la surveillance de l'exposition en hygiène industrielle et la détection des émissions fugitives pétrolières et gazières. Il fournit une lecture rapide et sensible de centaines de COV et de composés toxiques sélectionnés sans avoir besoin d'identifier un produit chimique spécifique au préalable.
Un détecteur à photoionisation peut-il détecter le méthane ou le monoxyde de carbone?
Non. Un PID standard ne répond pas au méthane, au monoxyde de carbone, au sulfure d'hydrogène, à l'oxygène ni à l'azote — ces gaz ayant une énergie d'ionisation supérieure à celle des photons de la lampe UV. Les PID sont utilisés en complément, et non à la place, d'un détecteur 4 gaz standard couvrant l'O2, la LIE/combustibles, le CO et le H2S.
À quelle fréquence un PID doit-il être étalonné?
La plupart des PID Ion Science nécessitent un test de fonctionnalité avant chaque journée de terrain et un étalonnage complet à 2 points avec un gaz étalon certifié tous les 3 à 6 mois, ou selon le programme d'assurance qualité spécifique de votre site. La fréquence d'étalonnage doit augmenter si l'instrument est utilisé dans des atmosphères très humides ou fortement contaminées, car la dérive de la lampe et des électrodes s'accélère dans ces conditions.
Quelle est la différence entre le Tiger XT et le Tiger XTL?
Le Tiger XT couvre une plage plus large (0,1 à 20 000 ppm) avec une table interne de gaz plus étendue, adapté au criblage général des COV. Le Tiger XTL couvre une plage plus étroite (0,1 à 5 000 ppm) mais offre le temps de réponse le plus rapide de la gamme — 2 secondes pour la lecture, 2 secondes pour revenir à zéro — ce qui en fait le meilleur choix lorsque les équipes ont besoin de lectures séquentielles rapides, comme lors des vérifications pré-entrée en espace clos.
Un PID peut-il détecter spécifiquement le benzène, ou seulement les COV totaux?
Un PID standard mesure la réponse totale aux COV/TAC, pas le benzène seul. La détection sélective du benzène nécessite soit un capteur de benzène dédié — comme le capteur MiniPID T2 10,0 eV du moniteur fixe Titan 2 — soit un PID général équipé d'un tube préfiltre à benzène, comme sur le Tiger XT Select. Les deux approches sont utilisées dans la gamme Ion Science d'ERE selon que l'application nécessite une surveillance fixe continue ou un criblage portatif sélectif.
