Les tailles de sacs filtrants standards sont universelles chez tous les fabricants, mais commander la mauvaise taille ou le mauvais type d'anneau est l'une des erreurs d'achat les plus courantes en filtration industrielle liquide. Cet article couvre les quatre tailles standards de sacs (nº 1 à nº 4), les options de types d'anneaux, les règles de compatibilité avec les boîtiers de filtration, et comment identifier ce que vous utilisez actuellement. Pour un aperçu plus large de la sélection de sacs filtrants — matériaux, cotes en microns et applications — consultez notre Guide complet de sélection des sacs filtrants industriels.

Référence rapide : Tailles standards de sacs filtrants

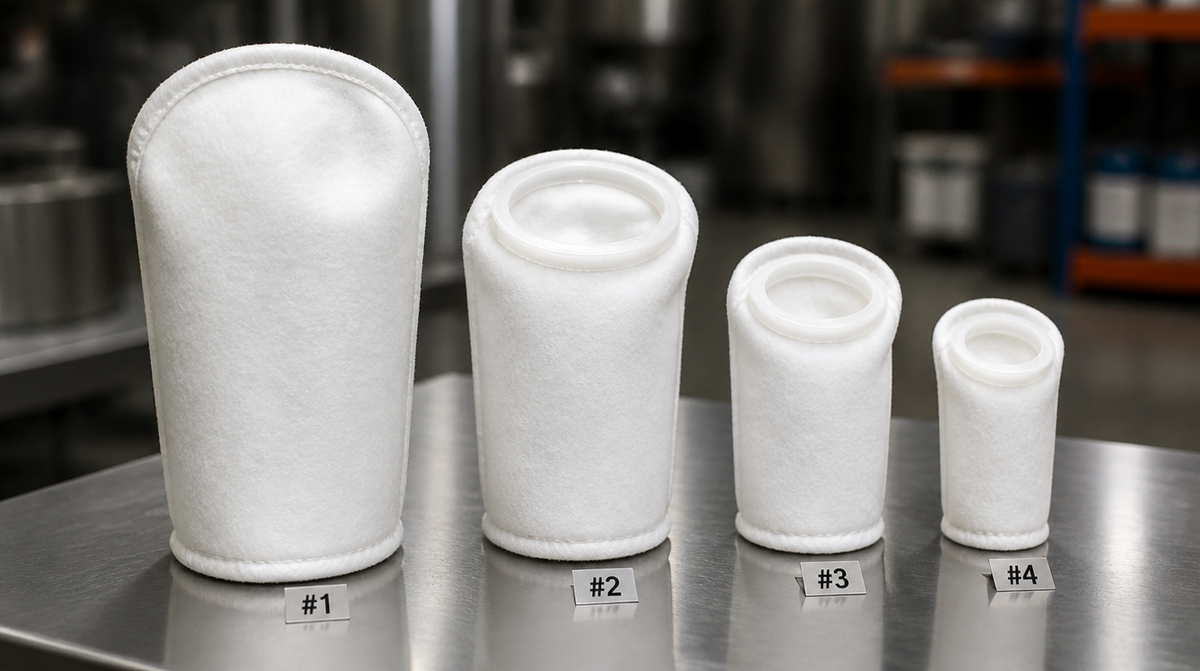

L'industrie utilise quatre tailles standards de sacs filtrants, numérotées de nº 1 à nº 4. Le numéro fait référence aux dimensions physiques du sac — pas à la cote en microns, pas au matériau, et pas à la capacité de débit en isolation. Tous les grands fabricants (incluant Sampson PLATINUM, en stock chez ERE) suivent cette convention de dimensionnement.

Point clé : Le sac nº 1 est la taille la plus largement utilisée dans la filtration industrielle nord-américaine. Si vous installez un nouveau système et avez de la flexibilité dans le choix du boîtier de filtration, la taille nº 1 vous donne la plus large gamme d'options de sacs de remplacement et le meilleur équilibre entre capacité de débit et encombrement.

Taille nº 1 vs. taille nº 2

Les deux tailles partagent un diamètre de 7". Le sac nº 2 est presque deux fois plus long (32" vs. 17"), ce qui double approximativement la surface de filtration. Le résultat : capacité de débit plus élevée et durée de service plus longue entre les changements. Le compromis est un boîtier de filtration plus haut et plus d'espace vertical nécessaire pour le retrait du sac. Les installations avec des demandes de débit élevé — 120+ GPM à travers un seul sac — utilisent typiquement des sacs nº 2.

Taille nº 3 vs. taille nº 4

Les deux tailles partagent un diamètre de 4", les rendant appropriées pour des boîtiers de filtration compacts. Le nº 3 est le plus petit sac standard à seulement 8" de long — utilisé pour le polissage bas débit, les systèmes pilotes, ou la filtration de dérivation. Le nº 4 est environ deux fois plus long et gère des débits modérés jusqu'à 50 GPM. Ces tailles plus petites sont moins courantes dans les environnements industriels lourds mais standards dans les applications pharmaceutiques, cosmétiques et de qualité alimentaire où les tailles de lots sont plus petites.

Types d'anneaux : Anneau à encliquetage vs. anneau d'acier

L'anneau au sommet du sac filtrant l'étanchéifie contre la plaque de retenue du boîtier de filtration. Un décalage entre le type d'anneau et le boîtier de filtration signifie une mauvaise étanchéité, des fuites de contournement et un filtrat contaminé. Trois options d'anneaux sont standards :

Quand utiliser chaque type d'anneau

L'anneau à encliquetage plastique est le défaut pour la plupart des applications de traitement d'eau, recyclage de fluide de coupe et industrielles générales. C'est l'option la moins coûteuse et fonctionne avec la majorité des boîtiers de filtration de sacs standards sur le marché. Si votre boîtier de filtration a une rainure d'anneau à encliquetage usinée dans la plaque de retenue, c'est ce dont vous avez besoin.

L'anneau d'acier au carbone est requis par certaines conceptions de boîtiers de filtration plus anciennes ou robustes qui utilisent un siège à lèvre plate plutôt qu'une rainure à encliquetage. Il résiste aussi mieux aux températures soutenues au-dessus de 80°C. Si vous utilisez un boîtier de filtration d'un fabricant qui spécifie un anneau d'acier, ne substituez pas un anneau à encliquetage — la géométrie d'étanchéité ne correspondra pas.

L'anneau d'acier inoxydable est fonctionnellement identique à l'acier au carbone en ajustement mais ajoute une résistance à la corrosion. Requis pour la transformation d'aliments et de boissons, la fabrication pharmaceutique, et toute application où l'anneau contacte des fluides corrosifs. Aussi requis pour les installations conformes 3-A ou USDA.

Compatibilité des boîtiers de filtration : La taille doit correspondre

Les sacs filtrants ne sont pas inter-compatibles entre les tailles de boîtiers de filtration. Un sac nº 1 s'ajuste seulement dans un boîtier de filtration nº 1. Un sac nº 4 s'ajuste seulement dans un boîtier de filtration nº 4. Il n'y a pas d'adaptateur, pas de solution de contournement, et pas d'« assez proche ».

La raison est simple : le sac doit s'ajuster parfaitement contre le panier interne du boîtier de filtration (revêtement de support perforé) et s'étanchéifier à la plaque de retenue. Un sac trop petit va s'effondrer, contourner le fluide autour des bords, et vaincre le but de la filtration. Un sac trop grand va se froisser, créer une distribution de débit inégale, et tomber en panne prématurément.

Pour un guide détaillé sur l'appariement des boîtiers de filtration aux sacs, voir Guide de dimensionnement et sélection des boîtiers de filtration de sacs.

Boîtiers de filtration multi-sacs

Les boîtiers de filtration multi-sacs contiennent 2, 4, 8 sacs ou plus en parallèle à l'intérieur d'un seul réservoir. Chaque position de sac accepte encore un sac de taille standard — typiquement nº 1 ou nº 2. La désignation de taille du boîtier de filtration (ex., « boîtier de filtration 4 sacs nº 2 ») vous indique à la fois le compte et la taille de sac. Lors de la commande de sacs de remplacement pour un système multi-sacs, confirmez la taille par sac, pas seulement le numéro de modèle du boîtier de filtration. Plus sur les configurations multi-sacs : Boîtiers de filtration multi-sacs vs. sac unique vs. duplex.

Comment identifier votre taille actuelle de sac filtrant

Si vous recommandezndes sacs filtrants et n'êtes pas sûr de quelle taille vous utilisez, utilisez une de ces méthodes :

1. Vérifiez la plaque signalétique du boîtier de filtration. La plupart des boîtiers de filtration de sacs ont une étiquette ou un estampillage sur le corps ou le couvercle qui inclut la désignation de taille de sac (nº 1, nº 2, nº 3, ou nº 4). C'est la méthode la plus rapide et la plus fiable.
2. Mesurez le sac existant. Retirez un sac usagé (ou une pièce de rechange inutilisée) et mesurez le diamètre et la longueur :
   • 7" de diamètre, ~17" de long → nº 1
   • 7" de diamètre, ~32" de long → nº 2
   • 4" de diamètre, ~8" de long → nº 3
   • 4" de diamètre, ~15" de long → nº 4
3. Vérifiez les dossiers d'achat précédents. Si vous avez un BC passé ou une facture de votre fournisseur de sacs filtrants, le numéro de taille de sac sera listé dans la description de l'article.
4. Contactez votre fabricant de boîtiers de filtration ou distributeur. Fournissez le numéro de modèle du boîtier de filtration et ils peuvent confirmer la taille de sac compatible.

Note sur l'identification du type d'anneau : Si votre sac existant a un anneau plastique flexible qui clique ou s'enclenche quand pressé, c'est un anneau à encliquetage. S'il a un anneau métallique rigide, vérifiez pour la rouille (acier au carbone) ou une finition brillante/brossée (acier inoxydable). En cas de doute, spécifiez la marque et le modèle du boîtier de filtration lors de la commande — votre distributeur peut faire la référence croisée du type d'anneau correct.

Erreurs de commande courantes

Après des années à fournir des sacs filtrants Sampson PLATINUM à travers le Canada, voici les erreurs de commande que nous voyons le plus souvent :

1. Mauvais type d'anneau pour le boîtier de filtration. C'est l'erreur la plus fréquente. Un sac à anneau à encliquetage dans un boîtier de filtration à anneau d'acier (ou vice versa) ne s'étanchéifiera pas correctement. Confirmez toujours le type d'anneau de votre boîtier de filtration avant de commander — n'assumez pas qu'il correspond au défaut d'un fournisseur précédent.
2. Confondre le numéro de taille de sac avec la cote en microns. Un « sac nº 1 » fait référence à la taille 7"x17", pas à une cote de 1 micron. Les cotes en microns sont spécifiées séparément (ex., 1 micron, 5 microns, 25 microns, 100 microns). Spécifiez toujours à la fois la taille et la cote en microns sur votre commande.
3. Commander la mauvaise taille pour un boîtier de filtration multi-sacs. Les boîtiers de filtration multi-sacs utilisent typiquement des sacs nº 1 ou nº 2. Commander des sacs nº 4 pour un boîtier de filtration multi-sacs qui prend des sacs nº 2 est une erreur coûteuse — les sacs ne s'ajusteront pas. Vérifiez la taille par sac de la documentation du boîtier de filtration.
4. Changer de matériaux sans vérifier la compatibilité chimique. Si vous changez du feutre polyester au polypropylène (ou vice versa), confirmez que le nouveau matériau est compatible avec votre fluide de procédé. Le matériau affecte la résistance chimique et les limites de température — voir Sacs filtrants polypropylène vs. nylon vs. polyester pour une comparaison détaillée.
5. Oublier de spécifier entièrement le type d'anneau. Certains bons de commande listent seulement la taille de sac et la cote en microns mais omettent le type d'anneau. Cela force le fournisseur à deviner ou rappeler pour clarification — retardant votre commande. Incluez toujours les trois : taille, microns, et type d'anneau.

Sacs filtrants Sampson PLATINUM : Ce qu'ERE garde en stock

ERE Inc. fournit des sacs filtrants Sampson PLATINUM fabriqués par Industrial Filter Manufacturing Inc. Disponibles dans toutes les quatre tailles standards (nº 1 à nº 4), trois matériaux (monofilament nylon NMO, feutre polyester, feutre polypropylène), et tous les trois types d'anneaux (anneau à encliquetage plastique, anneau d'acier au carbone, anneau d'acier inoxydable). Emballés 50 par boîte.

Les cotes en microns vont de 1 à 200 microns selon le matériau. Pour des conseils sur la sélection de la bonne cote en microns, voir Cotes en microns des sacs filtrants : Comment choisir.

Foire aux questions

Les tailles de sacs filtrants sont-elles universelles chez tous les fabricants ?

Oui. Les désignations de tailles nº 1, nº 2, nº 3, et nº 4 sont standards de l'industrie. Un sac nº 1 de n'importe quel fabricant aura les mêmes dimensions nominales (7"x17") et s'ajustera dans n'importe quel boîtier de filtration nº 1 standard. Où les sacs diffèrent entre fabricants c'est la qualité du matériau, la construction des coutures, la finition de l'anneau, et la consistance en microns — pas la taille physique.

Puis-je utiliser un sac filtrant nº 1 dans un boîtier de filtration nº 2 ?

Non. Un sac nº 1 fait 17" de long ; un boîtier de filtration nº 2 est conçu pour un sac de 32". Le sac nº 1 siégerait loin au-dessus de la sortie du boîtier de filtration, laissant une grande zone de contournement non filtrée. Les sacs doivent correspondre exactement au numéro de taille du boîtier de filtration — il n'y a pas d'inter-compatibilité.

Comment savoir si j'ai besoin d'un sac filtrant à anneau à encliquetage ou anneau d'acier ?

Vérifiez la plaque de retenue de votre boîtier de filtration. Si elle a une rainure usinée dans laquelle l'anneau s'enclenche, vous avez besoin d'un anneau à encliquetage. Si elle a une lèvre plate ou un rebord sur lequel l'anneau repose, vous avez besoin d'un anneau d'acier (carbone ou inoxydable, selon votre application). La documentation du fabricant du boîtier de filtration spécifiera le type d'anneau. En cas de doute, contactez votre distributeur avec la marque et le modèle du boîtier de filtration.
