Les compteurs de vitesse du courant ouvert

Le capteur a un dispositif optique photo-fibre optique avec un diamètre de balayage de 2 ".

Indicateur du modèle 2100

Le modèle 2100 accueille tous les types de flux de flux ouverts - trois temps de mise à jour d'affichage prédéfinis sélectionnables (90 secondes maximum). Propulsé par une batterie de 9 V, sa fonction d'auto-étalonnage vous permet de vérifier la précision de l'instrument sur le terrain. L'électronique contrôlée en cristal de quartz de précision fournit des données précises et précises dans toutes les conditions d'écoulement.

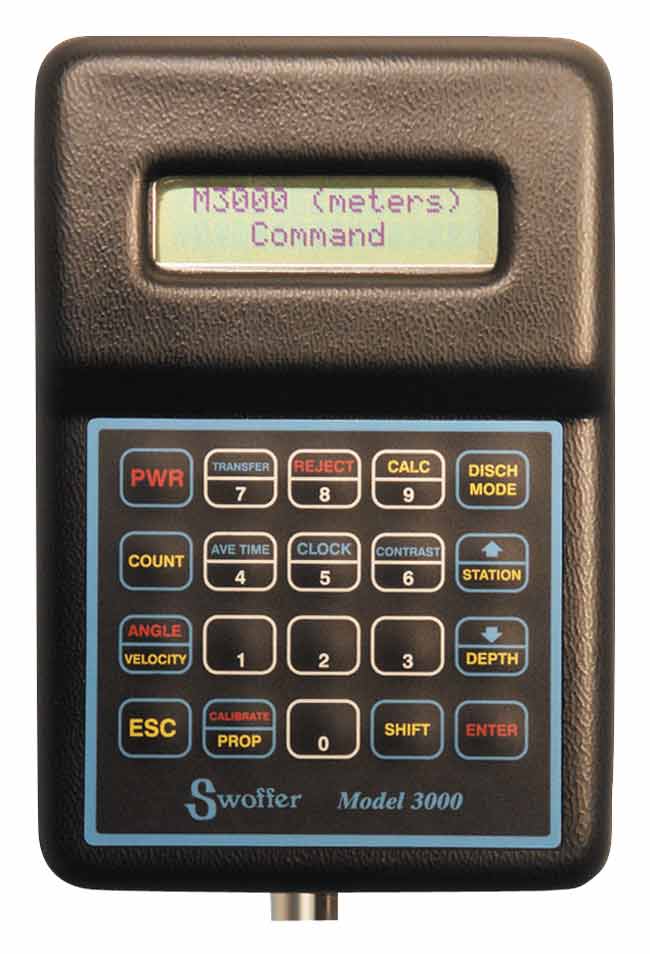

Indicateur du modèle 3000

Conçu pour la mesure des vitesses de canaux ouvertes et le calcul sur place des décharges de flux, le modèle 3000 remplace le contrôle de style cadran du 2100 par un clavier. Le modèle 3000 est une version de données de données du 2100 et enregistre les profondeurs, les largeurs, les vitesses, les angles de flux avec le temps et la date (stations). Il est également capable de mesurer les décharges de flux. L'intervalle d'échantillonnage de vitesse est sélectionnable de 1 à 999 secondes. La mémoire est capable de maintenir 1000 stations dans jusqu'à 100 sections transversales pour télécharger ultérieurement sur un PC. Un étalonnage simple et précis est possible sur le terrain et les cotes d'étalonnage pour 10 options de capteurs différentes sont stockées. Propulsé par quatre batteries de taille "AA", le modèle 3000 est conçu pour fonctionner avec des mètres de type "AA" et pygmé avec ou sans capteurs optiques.

Capteur

Le capteur utilise une hélice de 2 "qui tourne un faisceau à fibre optique pour créer un signal d'une photodiode à un transistor photosensible. Ce signal est produit à une vitesse de quatre impulsions par révolution et est transféré via un câble électrique flexible vers l'indicateur où il est traité pour afficher la vitesse. L'hélice est montée pivotante au pied de la baguette (poignée). La baguette transporte le câble à son extrémité supérieure à partir duquel le câble s'étend à l'indicateur. Les baguettes du capteur sont des alliages d'aluminium avec des fixations en acier inoxydable. L'hélice est un nylon imprégné de verre et toutes les autres pièces du capteur en plastique sont acétal-résine.
Tous les modèles sont composés du compteur (2100 ou 3000) et de la baguette (-stdx, - 14, -1514 etc.). Toutes les combinaisons de mètres / baguettes répertoriées ci-dessous sont «FielDready», c'est-à-dire que l'équipement requis suivant est inclus: deux ensembles de batteries («AA» ou 9 V), deux ensembles de rotor d'hélice complet, l'hélice de rechange, un harnais de mains libres et / ou un cou Sangle, capteur et câble, baguette, instructions de fonctionnement (sur papier et disquette), le modèle 3000 comprend également le connecteur / câble série de style DB9 pour les transferts de fichiers à un PC.
