Le choix du bon sac filtrant industriel repose sur trois décisions : le matériau, la cote de microns et la taille. Une erreur sur l'un de ces paramètres entraîne un colmatage prématuré, un passage de contaminants ou des coûts de filtration excessifs. Ce guide couvre tout ce qu'un acheteur canadien doit savoir pour sélectionner, dimensionner et approvisionner des sacs filtrants pour la filtration de procédé liquide — des usines de traitement d'eau aux lignes de traitement chimique.
Qu'est-ce qu'un sac filtrant industriel et comment fonctionne-t-il?

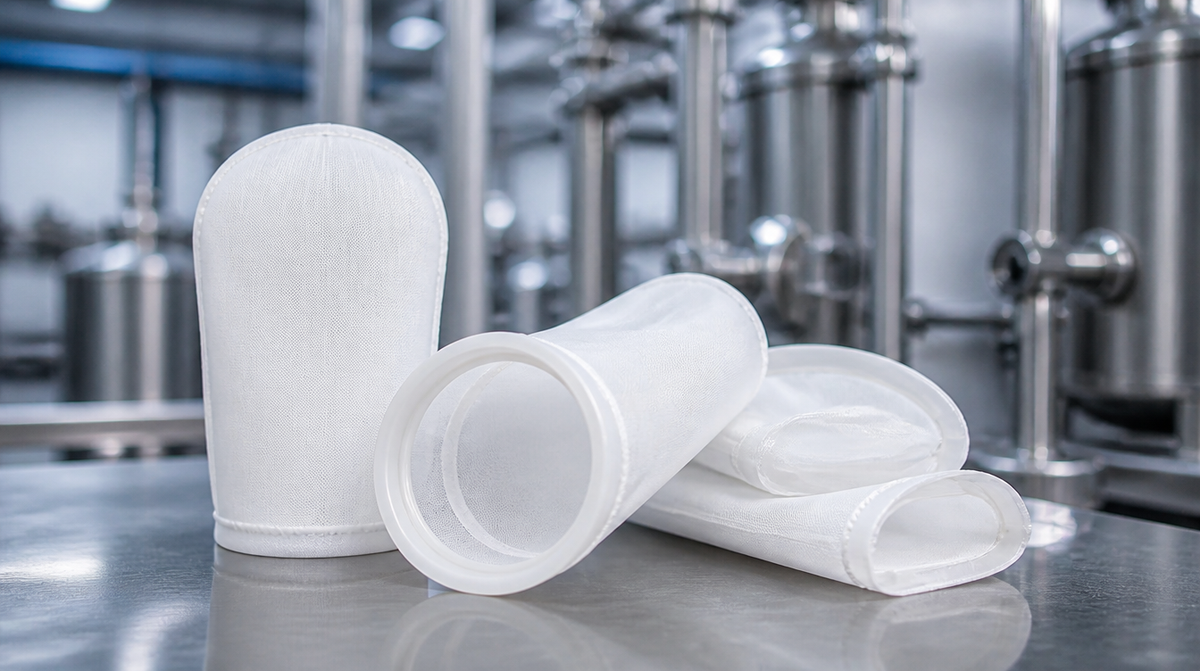

Les sacs filtrants industriels sont des contenants en tissu poreux installés à l'intérieur d'un boîtier de filtration à sacs. Le liquide de procédé entre dans le boîtier sous pression, traverse la paroi du sac et ressort filtré de l'autre côté. Les contaminants — sédiments, particules, huiles, matières biologiques — s'accumulent sur la surface intérieure du sac jusqu'à ce que la pression différentielle indique qu'un changement de sac est nécessaire.
La filtration par sac se situe entre le tamisage grossier (paniers filtrants à 100+ microns) et le polissage fin (filtres à cartouche en dessous de 1 micron). Pour la plupart des applications industrielles liquides au Canada — traitement des eaux souterraines, lavage de pièces, recyclage de fluide de coupe, transformation alimentaire, fabrication chimique — les sacs filtrants gèrent l'étape de retrait principal à des débits de 5 à 200+ GPM par sac.
Filtration par sac vs. filtration par cartouche
Les filtres à sac gèrent des débits supérieurs et des charges de saleté plus importantes à un coût par remplacement inférieur à celui des filtres à cartouche. Les cartouches excellent en filtration fine (sous 1 micron) et en rétention absolue de particules. Plusieurs installations utilisent des sacs en amont pour retirer le gros des particules, puis des cartouches en aval pour le polissage final — une approche en deux étapes qui prolonge considérablement la durée de vie des cartouches.
Matériaux des sacs filtrants : quel tissu convient à votre application?
Le choix du matériau dépend de la compatibilité chimique, de la température d'exploitation, des caractéristiques des particules et du besoin d'un sac jetable ou réutilisable. ERE stocke trois matériaux principaux dans la gamme Sampson PLATINUM :
| Matériau | Type | Idéal pour | Limite de temp. | Réutilisable? |
|---|---|---|---|---|
| Feutre de polypropylène | Filtration en profondeur | Usage général eau, produits chimiques légers, placage, fluides de coupe | 90 °C (194 °F) | Non (jetable) |
| Feutre de polyester | Filtration en profondeur | Températures élevées, solvants agressifs, peintures, encres | 150 °C (302 °F) | Non (jetable) |
| Nylon monofilament (NMO) | Filtration de surface | Points de coupure précis, applications réutilisables, grade alimentaire, fluides à haute viscosité | 150 °C (302 °F) | Oui (lavable) |
Feutre de polypropylène — le choix standard
Le polypropylène est le choix par défaut pour la filtration liquide industrielle au Canada. Il résiste à la plupart des acides, bases et solutions aqueuses sous 90 °C. La structure en feutre crée des chemins tortueux à travers le tissu — les particules sont captées dans toute l'épaisseur du matériau, pas seulement en surface. Cela confère aux sacs en feutre de polypropylène une grande capacité de rétention de saleté et une longue durée de vie à faible coût unitaire.
Limitation : le polypropylène ramollit au-dessus de 90 °C et se dégrade dans les oxydants concentrés (acide nitrique, acide chromique). Pour les lignes à haute température ou à solvants, passez au polyester.
Feutre de polyester — résistance aux hautes températures et aux produits chimiques
Le feutre de polyester supporte des températures jusqu'à 150 °C et résiste à une gamme plus large de solvants que le polypropylène — incluant les cétones, esters et plusieurs composés organiques. C'est le choix standard pour la filtration de peinture et revêtements, le retour de condensat chaud et le traitement chimique agressif.
Nylon monofilament (NMO) — précision et réutilisabilité
Les sacs NMO utilisent un maillage tissé plutôt qu'une matrice en feutre. Chaque ouverture du maillage a la même taille, ce qui confère aux sacs NMO un point de coupure net et prévisible — les particules plus grosses que la cote de microns sont captées, les plus petites passent librement. C'est le bon choix lorsque vous avez besoin d'une classification constante des particules (transformation d'ingrédients alimentaires, recirculation de peinture, récupération de résine) plutôt que d'une charge maximale de saleté.
Puisque la structure du maillage ne piège pas les particules à l'intérieur, les sacs NMO peuvent être nettoyés et réutilisés plusieurs fois — un avantage de coût significatif pour les applications à fréquence de changement élevée. Les sacs NMO Sampson PLATINUM sont disponibles de 5 à 1200 microns.
Cotes de microns : comment choisir le bon niveau de filtration
La cote de microns spécifie la taille des particules que le sac va capter. Un micron (µm) équivaut à un millième de millimètre — un cheveu humain mesure environ 70 microns.
| Cote de microns | Capture | Applications typiques |
|---|---|---|
| 1 µm | Limon fin, particules de taille bactérienne | Polissage final, eau pharmaceutique, rinçage électronique |
| 5 µm | Sédiment fin, argile | Prétraitement d'eau potable, filtration de fluide de coupe, bains de placage |
| 25 µm | Sable, particules visibles | Traitement des eaux souterraines, eau de procédé général, lavage de pièces |
| 50 µm | Sédiment grossier, tartre | Purge de tour de refroidissement, pré-filtre d'irrigation, eau huileuse brute |
| 100 µm | Grosses particules, débris | Pré-filtration en vrac, protection de pompe, tamisage de recirculation |
| 200 µm | Tamisage grossier | Protection d'entrée, retrait de débris, étape de pré-filtration |
Erreur fréquente : spécifier la cote de microns la plus fine disponible « par précaution ». Un sac de 1 micron sur une application de 50 microns se colmatera presque instantanément, fera monter la pression différentielle et nécessitera des changements dix fois plus fréquents. Choisissez la cote de microns correspondant à la taille réelle de vos particules cibles. En cas de doute, commencez à 25 µm et ajustez selon la durée de vie du sac et la qualité en aval.
Tailles standard des sacs filtrants (#1, #2, #3, #4)
Les sacs filtrants pour liquides industriels suivent une convention de dimensionnement universelle utilisée par tous les grands fabricants — Pentek, Eaton, Rosedale et Sampson PLATINUM. Le dimensionnement est désigné par numéro :
| Taille | Dimensions | Débit typique | Cas d'utilisation |
|---|---|---|---|
| #1 | 7" × 17" (178 × 432 mm) | Jusqu'à 100 GPM | Standard industriel — taille la plus courante |
| #2 | 7" × 32" (178 × 813 mm) | Jusqu'à 180 GPM | Applications à haut débit ou forte charge de saleté |
| #3 | 4" × 8" (102 × 203 mm) | Jusqu'à 25 GPM | Systèmes compacts, laboratoire/pilote, petit lot |
| #4 | 4" × 15" (102 × 381 mm) | Jusqu'à 50 GPM | Applications compactes de moyenne envergure |
La taille du sac doit correspondre au boîtier. Un sac #1 s'installe dans un boîtier #1 — il n'y a pas de compatibilité croisée. ERE stocke les quatre tailles en feutre de polypropylène, feutre de polyester et maillage NMO dans la gamme sacs filtrants Sampson PLATINUM.
Types d'anneaux : anneau à clip vs. anneau en acier
L'anneau au sommet du sac filtrant assure l'étanchéité dans le couvercle du boîtier. Deux types dominent :
- Anneau à clip (plastique) : Anneau flexible en polypropylène qui se clipse dans une rainure du boîtier. Coût moindre, plus léger, adéquat pour les pressions et températures standard.
- Anneau en acier (carbone ou inoxydable) : Anneau rigide pour les applications à haute pression, haute température ou usage intensif. Les anneaux en acier inoxydable sont obligatoires pour les installations de grade alimentaire et pharmaceutique.
Lors de la commande de sacs de remplacement, spécifiez la taille du sac et le type d'anneau pour garantir une étanchéité adéquate.
Choisir le bon boîtier de filtration à sacs
Le sac filtrant ne représente que la moitié du système — le boîtier de filtration à sacs détermine la capacité de débit, la pression nominale, la taille de raccordement et la compatibilité des matériaux. ERE offre des boîtiers Sampson dans plusieurs configurations :
- Boîtiers à sac unique : Le standard pour la plupart des lignes industrielles. Construction en acier inoxydable 304/316L, disponible avec raccords filetés ou à bride. Convient aux débits jusqu'à 100 GPM avec un sac #1 ou 180 GPM avec un sac #2.
- Boîtiers multi-sacs : Pour les applications à haut débit (200 à 1000+ GPM) où un seul sac ne peut gérer le volume. Plusieurs sacs opèrent en parallèle dans un seul réservoir. ERE offre le boîtier multi-sacs Sampson et la série BFS de Shelco.
- Boîtiers haute pression : Conçus pour les systèmes dépassant 150 PSI. Le boîtier haute pression Sampson répond aux applications exigeantes en traitement chimique et pétrole et gaz.
- Boîtiers duplex : Systèmes à deux réservoirs avec vanne de transfert permettant le changement de sacs sans arrêt de débit — essentiel pour les lignes de procédé en continu.
Applications courantes par industrie
- Traitement de l'eau et des eaux usées : Pré-filtration pour membranes OI, retrait de sédiments d'eau de puits, traitement des eaux pluviales, purge de tour de refroidissement
- Alimentation et boissons : Clarification de vin, bière, jus, sirop et huile comestible (sacs NMO, boîtiers en acier inoxydable de grade alimentaire)
- Chimie et pétrochimie : Filtration de produits chimiques de procédé, récupération de solvants, capture de résine (feutre de polyester pour résistance aux solvants)
- Automobile et fabrication : Recyclage de fluide de coupe, eau de lavage de pièces, eau de cabine de peinture, filtration d'électrodéposition
- Mines et minéraux : Clarification d'eau de procédé, traitement de résidus, filtration de réactifs
- Pharmaceutique et électronique : Pré-filtration d'eau ultra-pure, polissage d'eau déionisée (feutre 1 µm + cartouche en aval)
- Assainissement environnemental : Systèmes de traitement des eaux souterraines, pré-filtration pompage et traitement, pré-tamisage de séparateur huile-eau
Besoin d'aide pour sélectionner vos sacs filtrants?
ERE Inc. est le spécialiste canadien en équipement environnemental et filtration industrielle depuis plus de 30 ans. Notre équipe peut vous recommander le bon matériau, la bonne cote de microns et la bonne configuration de boîtier pour votre procédé — sans obligation.
→ Demander une soumission | 1-888-287-EREC | Parcourir les sacs filtrants | sales@ereinc.com
Questions fréquemment posées
Quelles sont les tailles standard des sacs filtrants industriels?
Les sacs filtrants pour liquides industriels existent en quatre tailles standard : #1 (7" × 17"), #2 (7" × 32"), #3 (4" × 8") et #4 (4" × 15"). La taille #1 est la plus courante et convient aux boîtiers jusqu'à 100 GPM. La taille du sac doit correspondre au boîtier — il n'y a pas de compatibilité croisée entre les tailles.
À quelle fréquence faut-il changer un sac filtrant?
Remplacez les sacs filtrants lorsque la pression différentielle à travers le boîtier atteint le maximum recommandé par le fabricant (typiquement 15 à 25 PSI pour la plupart des boîtiers à sacs liquides). En pratique, la fréquence de changement dépend de la charge de saleté — certaines applications nécessitent des changements hebdomadaires, d'autres fonctionnent pendant des mois. Surveillez vos manomètres plutôt que de vous fier à un calendrier fixe.
Peut-on laver et réutiliser les sacs filtrants?
Les sacs en nylon monofilament (NMO) peuvent être nettoyés et réutilisés plusieurs fois parce que leur structure de maillage tissé ne piège pas les particules à l'intérieur. Les sacs en feutre (polypropylène et polyester) sont à usage unique — une fois que la matrice de feutre est chargée de contaminants, le nettoyage ne peut pas restaurer la performance originale.
Quelle est la différence entre les sacs en feutre et en maillage?
Les sacs en feutre (polypropylène, polyester) utilisent une structure non-tissée de filtration en profondeur qui piège les particules dans toute l'épaisseur du tissu. Ils offrent une grande capacité de rétention de saleté mais ne sont pas réutilisables. Les sacs en maillage (NMO) utilisent une structure tissée avec des ouvertures uniformes pour un point de coupure précis en microns et peuvent être lavés et réutilisés, mais retiennent moins de saleté totale par cycle.
