Équipement de surveillance des gaz d'enfouissement : guide d'achat pour le Canada

L'équipement de surveillance des gaz d'enfouissement mesure les concentrations de méthane (CH4), de dioxyde de carbone (CO2) et d'oxygène (O2) pour garantir la conformité des systèmes de captage du gaz et la sécurité des puits d'extraction. Pour la plupart des exploitants canadiens de sites d'enfouissement et de biogaz, cela se résume au choix entre trois analyseurs portatifs spécialisés — le QED GEM5000, le Geotech GA5000 et le QED BIOGAS 5000 — chacun conçu pour un maillon différent de la chaîne, du site d'enfouissement au digesteur.

Table des matières

• Qu'est-ce que l'équipement de surveillance des gaz d'enfouissement?
• Quel analyseur de gaz d'enfouissement vous faut-il?
• Comment fonctionne un analyseur portatif de gaz d'enfouissement?
• Que faut-il surveiller à un puits de gaz d'enfouissement?
• Un analyseur de biogaz est-il différent d'un analyseur de gaz d'enfouissement?
• Quelles sont les considérations de sécurité pour la surveillance des gaz d'enfouissement?
• Faut-il acheter ou louer un analyseur de gaz d'enfouissement?
• Foire aux questions

Qu'est-ce que l'équipement de surveillance des gaz d'enfouissement?

L'équipement de surveillance des gaz d'enfouissement est un analyseur de gaz portatif qui échantillonne et quantifie la teneur en méthane, dioxyde de carbone et oxygène du gaz prélevé aux puits d'extraction, aux sondes de migration souterraines et aux collecteurs de torchère ou de captage. Les exploitants utilisent ces relevés pour ajuster les vannes de puits, confirmer la qualité du gaz alimentant les torchères et prouver la conformité réglementaire des systèmes de captage et de contrôle du gaz (SCCG).

ERE Inc. offre trois moniteurs de gaz d'enfouissement couvrant l'ensemble de ce travail — des tournées de routine au champ de puits jusqu'aux rapports de crédits carbone pour digesteurs anaérobies : le QED GEM5000 Series, le Geotech GA5000 et le QED BIOGAS 5000.

Quel analyseur de gaz d'enfouissement vous faut-il?

Les trois instruments mesurent le CH4, le CO2 et l'O2 en pourcentage volumique, mais diffèrent par leurs canaux de gaz, leurs certifications et leur application prévue. Le tableau ci-dessous compare les caractéristiques qui comptent pour le choix de l'équipement.

Les trois appareils fonctionnent sur une pile de terrain d'environ 8 heures, sont classés IP65 pour le travail extérieur au champ de puits et bénéficient d'une garantie manufacturier de 3 ans. Parcourez la gamme complète dans notre collection de moniteurs de gaz d'enfouissement.

Comment fonctionne un analyseur portatif de gaz d'enfouissement?

Une pompe d'échantillonnage intégrée aspire le gaz du puits ou de la sonde à travers une ligne d'entrée filtrée vers un banc de capteurs interne — généralement des capteurs infrarouges (IR) pour le CH4 et le CO2, et une cellule électrochimique ou paramagnétique pour l'O2. L'analyseur affiche les concentrations en direct et, sur le GEM5000 et le GA5000, calcule des valeurs dérivées (gaz d'équilibre, débit, pouvoir calorifique) que les exploitants consignent pour chaque puits à chaque tournée de surveillance.

Un étalonnage de terrain avec un gaz étalon certifié est requis avant chaque tournée pour maintenir les relevés dans les tolérances que la plupart des permis de captage de gaz exigent. Les trois appareils présentés ici permettent un étalonnage de terrain effectué par l'utilisateur, sans retour en usine.

Que faut-il surveiller à un puits de gaz d'enfouissement?

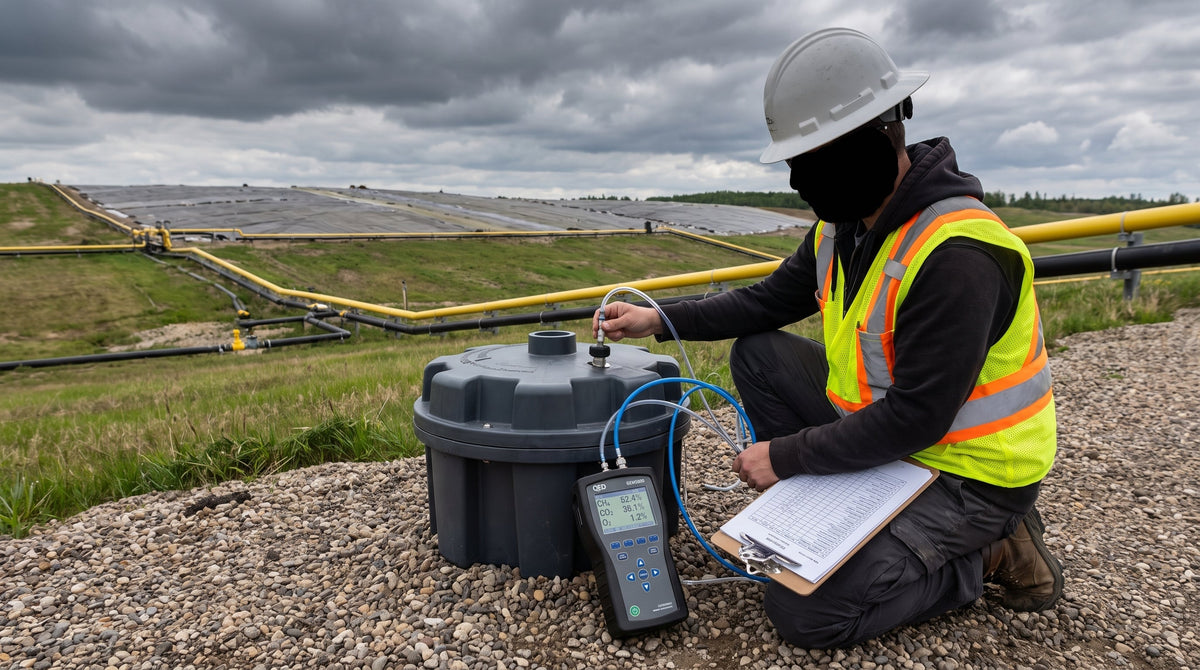

Une tournée de champ de puits standard vérifie trois éléments à chaque puits d'extraction ou sonde de migration :

• Composition du gaz — le pourcentage de CH4 et de CO2 confirme que le puits produit toujours du gaz utilisable et n'est pas devenu anaérobie ou dilué par une infiltration d'air.
• Infiltration d'oxygène — un O2 supérieur à environ 5 % à une tête de puits signale une fuite dans la tuyauterie de captage ou une surextraction, deux situations qui augmentent le risque d'incendie et d'explosion dans le système de captage.
• Pression statique et différentielle — confirme que le réglage de la vanne du puits tire le gaz au débit prévu sans aspirer d'excès d'air.

Les sondes de migration souterraines autour du périmètre du site d'enfouissement font l'objet des mêmes vérifications CH4/O2 pour confirmer que le gaz ne migre pas latéralement vers des structures voisines — l'objectif principal que décrit le programme sur les gaz d'enfouissement de l'EPA pour la surveillance périmétrique des sites actifs et fermés.

Un analyseur de biogaz est-il différent d'un analyseur de gaz d'enfouissement?

Oui — la technologie des capteurs se chevauche, mais l'application et les exigences de rapport diffèrent. Le BIOGAS 5000 est conçu pour les digesteurs anaérobies (digesteurs de ferme, résidus de transformation alimentaire, récupération du méthane des eaux usées) où les exploitants ont besoin d'une piste de vérification d'étalonnage pour les programmes de crédits carbone et d'énergie renouvelable, et non pour les rapports de conformité des sites d'enfouissement. Il s'intègre au logiciel Bio Pro de LANDTEC spécifiquement pour produire cette documentation.

Le GEM5000 et le GA5000, en revanche, sont conçus autour des flux de travail propres aux sites d'enfouissement — tournées de champ de puits, vérifications de l'alimentation des torchères et relevés aux sondes de migration — et le GEM5000 calcule en plus le pouvoir calorifique pour les installations qui évaluent le potentiel de valorisation énergétique d'un système de captage.

Quelles sont les considérations de sécurité pour la surveillance des gaz d'enfouissement?

Le méthane est explosif dans l'air à une concentration d'environ 5 à 15 % en volume et déplace l'oxygène en s'accumulant, créant à la fois un risque d'incendie/d'explosion et un risque d'asphyxie. Les sondes de migration, les fosses de vannes et les regards de captage du gaz répondent souvent à la définition d'un espace clos, ce qui entraîne des obligations d'entrée, d'essai et de planification de sauvetage en vertu de la réglementation provinciale en santé et sécurité au travail — voir le guide du CCHST sur les espaces clos pour la séquence d'essais atmosphériques (oxygène d'abord, puis combustibles, puis toxiques) qui s'applique avant toute entrée ou tout travail dans une sonde ou une fosse de vanne.

Comme le H2S est aussi présent dans le gaz d'enfouissement et de digesteur, le GA5000 et le BIOGAS 5000 offrent tous deux un canal H2S optionnel — un ajout pertinent pour les sites où le sulfure d'hydrogène a déjà été détecté lors de tournées antérieures. Pour une protection personnelle multigaz en complément d'un analyseur de gaz d'enfouissement dédié, consultez notre guide sur la surveillance des gaz en espaces clos.

Faut-il acheter ou louer un analyseur de gaz d'enfouissement?

Cela dépend de la fréquence de vos visites sur le terrain. Les consultants qui effectuent des tournées de conformité périodiques, trimestrielles ou annuelles, dans plusieurs sites d'enfouissement clients louent généralement — le GEM5000 est disponible par le programme de location d'instruments d'ERE, ce qui évite les frais d'étalonnage et d'entretien en usine d'un appareil qui reste inutilisé entre les mandats. Les exploitants de site qui effectuent des tournées hebdomadaires ou mensuelles à l'interne, ou les exploitants de digesteurs qui produisent une documentation continue pour les crédits carbone, sont généralement mieux servis en achetant l'appareil. Consultez notre guide de location d'instruments environnementaux pour l'analyse complète achat contre location dans la flotte de location d'ERE.

Foire aux questions

Quels gaz un analyseur de gaz d'enfouissement mesure-t-il?

Au minimum, le méthane (CH4), le dioxyde de carbone (CO2) et l'oxygène (O2) en pourcentage volumique. Le GA5000 et le BIOGAS 5000 ajoutent un canal optionnel de sulfure d'hydrogène (H2S), et le GA5000 peut s'étendre jusqu'à six gaz simultanément pour les sites ayant des paramètres de conformité additionnels.

À quelle fréquence faut-il surveiller les puits de gaz d'enfouissement?

La fréquence de surveillance est fixée par le permis du système de captage et de contrôle du gaz de chaque site, qui varie selon la province et la taille du site d'enfouissement — généralement de façon mensuelle à trimestrielle pour les tournées de champ de puits, avec des vérifications plus fréquentes lors d'un ajustement actif du système de gaz ou après une plainte signalée d'odeur ou de migration.

Quelle est la différence entre le GEM5000 et le GA5000?

Les deux mesurent le CH4, le CO2 et l'O2 pour les applications de site d'enfouissement. Le GEM5000 calcule le débit (SCFM) et le pouvoir calorifique en plus de la composition, ce qui convient à l'ajustement du système de captage et à l'évaluation du potentiel énergétique. Le GA5000 est modulaire et évolutif jusqu'à six canaux de gaz, ce qui convient aux sites ayant besoin d'une couverture de paramètres de conformité plus large avec un seul instrument.

Un analyseur de gaz d'enfouissement peut-il servir pour un digesteur de biogaz?

Le GEM5000 et le GA5000 peuvent lire la composition du gaz de digesteur, mais le BIOGAS 5000 est conçu spécifiquement pour cette application — il s'intègre au logiciel Bio Pro de LANDTEC pour produire la piste de vérification d'étalonnage et la documentation exigées par les programmes de vérification de crédits carbone et d'énergie renouvelable.

Ces analyseurs doivent-ils être à sécurité intrinsèque?

Oui. Les trois appareils portent la certification ATEX (le GA5000 et le BIOGAS 5000 portent aussi les certifications MCERTS et IECEx), ce qui permet une utilisation sécuritaire dans les atmosphères de gaz explosifs que peuvent produire les champs de puits d'enfouissement et les espaces de tête de digesteur.
