Systèmes d'extraction de vapeurs du sol : fonctionnement et cas d'usage

L'extraction de vapeurs du sol (Soil Vapour Extraction, SVE) retire les composés organiques volatils d'un sol contaminé en appliquant un vide dans des puits crépinés au-dessus de la nappe phréatique, ce qui attire les vapeurs chargées en COV vers la surface pour traitement ou rejet. Ce guide explique le fonctionnement des systèmes SVE, les cas où cette technologie s'applique, comment en dimensionner un, et présente la gamme EvacuSol™ d'ERE pour les projets de remédiation au Canada.

Table des matières

• Qu'est-ce qu'un système d'extraction de vapeurs du sol?
• Quand un site contaminé a-t-il besoin du SVE?
• Comment fonctionne un système d'extraction de vapeurs du sol?
• SVE vs extraction diphasique : lequel choisir?
• Comment dimensionner un système d'extraction de vapeurs du sol?
• Que comprennent les systèmes EvacuSol™ d'ERE?
• Questions fréquentes

Qu'est-ce qu'un système d'extraction de vapeurs du sol?

Un système d'extraction de vapeurs du sol applique un vide à des puits crépinés dans la zone vadose — le sol non saturé au-dessus de la nappe phréatique — pour retirer les composés organiques volatils et semi-volatils des pores du sol sous forme de vapeur. C'est une technologie in situ : le sol contaminé reste en place, et la vapeur est extraite puis traitée ou rejetée, plutôt que le sol étant excavé et transporté hors site. L'EPA américaine inscrit l'extraction de vapeurs du sol et le « air sparging » parmi ses technologies reconnues pour l'assainissement des sites contaminés, et c'est l'une des options les plus établies pour les sols de la zone vadose contaminés par l'essence ou des solvants en Amérique du Nord.

Ce que le SVE ne traite pas

Le SVE est une technologie exclusivement en phase vapeur. Il ne retire pas la contamination dissoute de l'eau souterraine et ne récupère pas le produit libre (LNAPL) flottant sur la nappe phréatique — ces cas nécessitent un autre mécanisme, présenté dans la comparaison SVE vs diphasique ci-dessous.

Quand un site contaminé a-t-il besoin du SVE?

Le SVE convient lorsque des contaminants volatils se trouvent dans le sol non saturé au-dessus de la nappe phréatique — les réservoirs souterrains qui fuient, les déversements de solvants et les panaches de vapeurs d'essence sont les trois déclencheurs les plus courants au Canada. Il convient mal aux contaminants peu volatils (huiles lourdes, la plupart des métaux) ou à la contamination entièrement saturée sous la nappe phréatique.

• Réservoirs de stockage souterrains (RSS) qui fuient. Les fuites d'essence et de diesel provenant de RSS constituent l'application la plus courante du SVE — la vapeur migre à travers un sol perméable et doit être interceptée avant d'atteindre des sous-sols ou des corridors de services publics.
• Déversements de solvants. Les solvants chlorés (TCE, PCE) et autres COV provenant de déversements industriels ou d'anciennes opérations de nettoyage à sec se volatilisent facilement et répondent bien à l'extraction sous vide.
• Risque d'intrusion de vapeurs. Lorsqu'un panache de COV menace la qualité de l'air intérieur d'un bâtiment occupé au-dessus ou à proximité du site, le SVE est souvent spécifié comme mesure d'atténuation provisoire ou permanente, en complément de la dépressurisation sous dalle.

La pertinence du SVE — et la durée nécessaire de son fonctionnement — s'évalue habituellement par rapport à des critères de qualité des sols provinciaux ou propres au site; les Recommandations canadiennes pour la qualité des sols du CCME (environnement et santé humaine) constituent le cadre de référence que la plupart des consultants canadiens utilisent pour établir les cibles d'assainissement selon l'usage du terrain (agricole, résidentiel/parc, commercial, industriel).

Comment fonctionne un système d'extraction de vapeurs du sol?

Un système d'extraction de vapeurs du sol fonctionne en appliquant un vide à des puits crépinés dans le sol contaminé, en aspirant l'air à travers les pores du sol, en extrayant les COV du sol vers la phase vapeur, puis en acheminant cette vapeur vers la surface pour traitement ou rejet.

1. Installer des puits d'extraction dans la zone vadose. Les puits sont crépinés au-dessus de la nappe phréatique, espacés selon le rayon d'influence estimé du sol.
2. Appliquer le vide avec une soufflante régénérative. La soufflante aspire l'air à travers le sol vers chaque puits, extrayant la vapeur chargée en COV des pores.
3. Acheminer la vapeur par la plomberie d'entrée et la filtration. Un filtre à air en ligne et un séparateur d'humidité protègent la soufflante des particules et de la condensation avant que le flux de vapeur ne l'atteigne.
4. Surveiller le vide et le débit à chaque puits. Des jauges de vide confirment que le système aspire l'air uniformément sur l'ensemble du champ de puits, sans court-circuiter par le chemin le plus perméable.
5. Acheminer la vapeur vers l'atmosphère ou vers un système de traitement en aval. Selon la concentration et les limites réglementaires, la vapeur extraite est rejetée directement ou passe par un équipement de traitement des vapeurs comme une unité au charbon actif ou à oxydation catalytique.

Pour la gamme complète de produits dont provient ce système, voir la collection Systèmes de traitement d'ERE.

SVE vs extraction diphasique : lequel choisir?

Le SVE seul traite la contamination en phase vapeur au-dessus de la nappe phréatique; si le site présente aussi du produit libre (LNAPL) ou de la contamination dissoute devant être extraite en même temps que la vapeur, l'extraction diphasique (multiphase) est la technologie appropriée, pas le SVE.

Une évaluation de site montrant une épaisseur mesurable de LNAPL dans un puits d'observation est habituellement le signal indiquant qu'il faut spécifier l'extraction diphasique plutôt que le SVE seul — appliquer un vide sur un puits contenant du produit libre gaspille la capacité de la soufflante sur un liquide que le système SVE n'est pas conçu pour traiter.

Comment dimensionner un système d'extraction de vapeurs du sol?

Un système d'extraction de vapeurs du sol se dimensionne en fonction de la volatilité du contaminant, de la perméabilité du sol, du rayon d'influence atteignable par puits, et du besoin ou non de traiter la vapeur extraite avant son rejet.

• Volatilité du contaminant. Les composés à pression de vapeur plus élevée (essence, la plupart des solvants chlorés) se libèrent du sol plus rapidement que les carburants plus lourds et moins volatils — cela influence à la fois le dimensionnement de la soufflante et l'échéancier de remédiation prévu.
• Perméabilité du sol. Un sol sableux et grossier transmet le vide efficacement sur un large rayon; une argile ou un silt compact nécessite plus de puits à un vide plus élevé, chacun couvrant un rayon d'influence plus restreint.
• Rayon d'influence par puits. Un essai pilote (un test de vide de courte durée sur un seul puits, mesurant la réponse en vide aux points d'observation voisins) est la méthode standard pour confirmer le nombre réel de puits nécessaires avant de s'engager dans une configuration à pleine échelle.
• Exigence de traitement de la vapeur. Si les limites de rejet exigent un traitement du flux de vapeur extrait, la soufflante et l'unité de traitement doivent être dimensionnées ensemble, et non indépendamment.

Demandez une soumission en précisant le type de contaminant, la perméabilité du sol estimée, et toute donnée d'essai pilote disponible pour obtenir une recommandation dimensionnée.

Que comprennent les systèmes EvacuSol™ d'ERE?

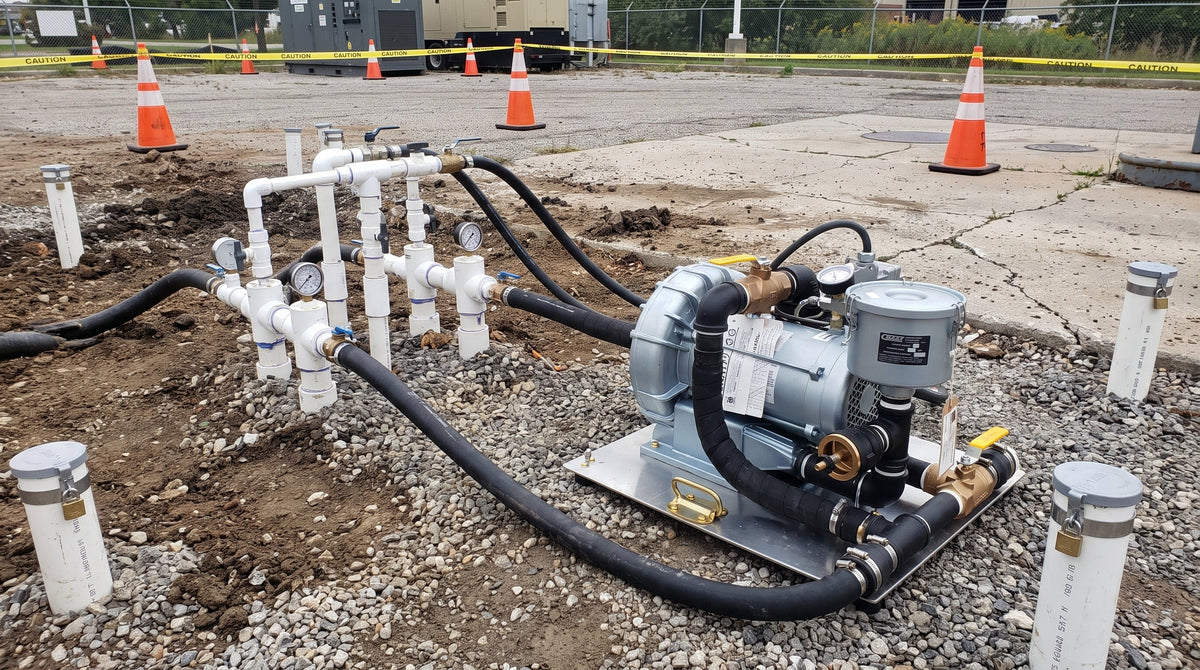

L'EvacuSol™ d'ERE est un système SVE à soufflante régénérative conçu pour l'extraction à faible débit et haut vide en zone vadose, offert dans une gamme de six modèles allant de 0,5 HP à 10 HP.

Chaque unité EvacuSol™ est antidéflagrante (Division 1 et 2, Classe 1, Groupe D), approuvée UL et CSA, et construite selon les dimensions de châssis NEMA, avec plomberie d'entrée/sortie intégrée, filtre à air, soupape d'air ambiant, jauges de vide et protection contre les surcharges du moteur. Trois options bonifient l'unité de base : un collecteur inversé qui convertit un puits d'extraction en point d'injection pour les applications push-pull, une unité de séparation d'humidité Tornado™ qui protège la soufflante des dommages liés à la corrosion et à la minéralisation, et un coffre de rangement en aluminium pour les systèmes jusqu'à 2 HP. Au-delà de l'extraction de vapeurs du sol, la même plateforme de soufflante couvre la récupération de vapeurs d'essence, l'injection d'air dans les eaux souterraines, l'évacuation des gaz d'enfouissement et la collecte du gaz radon. Les systèmes sont offerts en location ou à l'achat, déployés partout au Canada et aux États-Unis — voir le guide d'équipement de remédiation des sols et eaux souterraines pour comprendre comment le SVE s'intègre dans un assainissement de site plus large.

Questions fréquentes

Qu'est-ce qu'un système d'extraction de vapeurs du sol?

Un système d'extraction de vapeurs du sol applique un vide à des puits crépinés dans le sol non saturé au-dessus de la nappe phréatique, retirant les composés organiques volatils du sol sous forme de vapeur pour traitement ou rejet, sans excaver le sol contaminé.

Quand l'extraction de vapeurs du sol est-elle la bonne technologie de remédiation?

Le SVE convient aux sites présentant une contamination volatile — réservoirs souterrains qui fuient, déversements de solvants, panaches de vapeurs d'essence — situés au-dessus de la nappe phréatique sans produit libre important. Les sites avec du LNAPL ou de la contamination en phase dissoute nécessitent habituellement une extraction diphasique.

L'extraction de vapeurs du sol peut-elle aussi retirer la contamination de l'eau souterraine?

Non. Le SVE seul n'extrait que les contaminants en phase vapeur de la zone vadose. Les sites nécessitant la récupération de produit libre ou l'abaissement de la nappe phréatique en même temps ont besoin d'une extraction diphasique (multiphase), comme le système Dulex™ d'ERE.

Combien de temps un système d'extraction de vapeurs du sol doit-il fonctionner?

Cela dépend de la volatilité du contaminant, de la perméabilité du sol et des cibles d'assainissement propres au site — les échéanciers peuvent varier de plusieurs mois à plusieurs années. Un essai pilote et un suivi périodique des gaz du sol permettent à un consultant de mesurer les progrès par rapport à la concentration cible du site.

Quelle taille d'unité SVE convient à une remédiation typique de réservoir souterrain?

La plupart des sites de remédiation d'un seul réservoir souterrain fonctionnent avec les plus petits modèles EvacuSol™ (0,5–2 HP, 55–160 SCFM), mais la taille appropriée dépend de la perméabilité du sol et du nombre de puits qu'un essai pilote démontre nécessaires — demandez une soumission avec les données de votre site pour une recommandation dimensionnée.
