La stripping d'air élimine les composés organiques volatils (COV) des eaux souterraines contaminées en transférant les contaminants dissous de la phase aqueuse vers un flux d'air. Pour les sites canadiens contaminés par des BTEX, TCE, PCE, MTBE ou TCA, un stripper d'air correctement dimensionné — comme le système VOCease™ d'ERE — peut atteindre jusqu'à 99,9 % d'élimination des COV à moindre coût que l'adsorption sur charbon actif ou l'oxydation chimique pour les teneurs modérées à élevées.
Qu'est-ce que la stripping d'air?
La stripping d'air est un procédé de transfert de masse qui exploite la loi de Henry : les COV dissous dans l'eau ont une tendance thermodynamique à migrer vers la phase gazeuse lorsqu'ils sont mis en contact avec de l'air. En faisant passer de l'air à travers l'eau contaminée — par bullage diffusé ou par aspersion — les COV dissous sont transférés vers le flux d'air et retirés de la phase aqueuse.
Quand la stripping d'air est-elle la bonne technologie?
La stripping d'air est la technologie de traitement privilégiée lorsque :
- Le site présente une contamination aux hydrocarbures pétroliers ou aux solvants chlorés (BTEX, TCE, PCE, MTBE, TCA, chlorure de vinyle)
- Les concentrations de COV sont modérées à élevées (généralement >0,1 mg/L) — le charbon actif granulaire devient non économique à forte charge massique
- Le site nécessite un pompage et traitement continu sur plusieurs mois ou années
- Un système portable et relocalisable est requis pour plusieurs puits d'extraction ou des phases de travaux successives
Aptitude à la stripping par constante de Henry
| Composé | H (atm·m³/mol, 25°C) | Aptitude à la stripping |
|---|---|---|
| Benzène (BTEX) | 5,5 × 10⁻³ | Excellente |
| Toluène (BTEX) | 6,6 × 10⁻³ | Excellente |
| Éthylbenzène (BTEX) | 8,7 × 10⁻³ | Excellente |
| Xylènes (BTEX) | 4,9–7,4 × 10⁻³ | Excellente |
| TCE (trichloroéthylène) | 9,9 × 10⁻³ | Excellente |
| PCE (tétrachloroéthylène) | 1,8 × 10⁻² | Excellente |
| TCA (1,1,1-trichloroéthane) | 1,7 × 10⁻² | Excellente |
| Chlorure de vinyle | 2,7 × 10⁻² | Excellente |
| MTBE | 5,5 × 10⁻⁴ | Modérée — ratio A/E plus élevé requis |
| H₂S | Variable selon pH | Bonne à pH bas |
| Ammoniac | Dépendant du pH | Modérée — augmenter le pH au-delà de 10 |
Pour les consultants canadiens : les critères de remédiation Tier 1 et Tier 2 du CCME pour les BTEX et les solvants chlorés (REQC, PN 1476) sont atteignables avec la stripping d'air dans la plupart des matrices d'eaux souterraines. Définissez votre concentration cible en sortie à partir du critère CCME ou provincial applicable avant de dimensionner le système.
Dimensionnement d'un stripper d'air : paramètres clés
Un surdimensionnement gaspille capital et coûts d'exploitation. Un sous-dimensionnement empêche d'atteindre les critères de rejet et entraîne un échec réglementaire. Les paramètres suivants déterminent la conception.
1. Débit d'eau souterraine (Q)
Le débit de pompage depuis les puits d'extraction, exprimé en GPM ou en m³/h. Ce débit établit la capacité hydraulique minimale que le stripper doit traiter en régime permanent.
2. Concentrations d'entrée et cibles de sortie
Utilisez les données analytiques de votre Phase II ESA ou de vos piézomètres de suivi. Le ratio concentration d'entrée (Cin) / concentration cible (Cout) détermine le nombre d'unités de transfert (NUT) nécessaires. Les Cout cibles sont généralement les critères Tier 1 du CCME — souvent dans la plage µg/L pour les solvants chlorés (ex. : TCE Tier 1 = 0,005 mg/L pour les eaux souterraines utilisées à des fins d'eau potable).
3. Ratio air/eau (A/E)
Le ratio A/E est le ratio volumique de l'air fourni sur l'eau traitée. Des ratios A/E plus élevés améliorent l'efficacité d'élimination mais nécessitent un ventilateur plus puissant et une plus grande consommation d'énergie. Plages typiques de conception :
- BTEX et TCE/PCE : A/E = 20:1 à 50:1 est généralement suffisant pour >99 % d'élimination
- MTBE : A/E = 75:1 à 150:1 peut être requis en raison de la constante de Henry plus basse
- H₂S : abaisser le pH en dessous de 6 en premier; A/E = 10:1 à 30:1
4. Correction de température
Les constantes de Henry diminuent avec la température — les eaux souterraines canadiennes se situent typiquement à 8–12°C, bien en dessous des 25°C utilisés dans les tableaux de référence. Appliquer un facteur correctif de température (typiquement 0,6–0,75× à 10°C par rapport à 25°C) et ajouter ~20 % de marge de conception au ratio A/E pour les performances en climat froid.

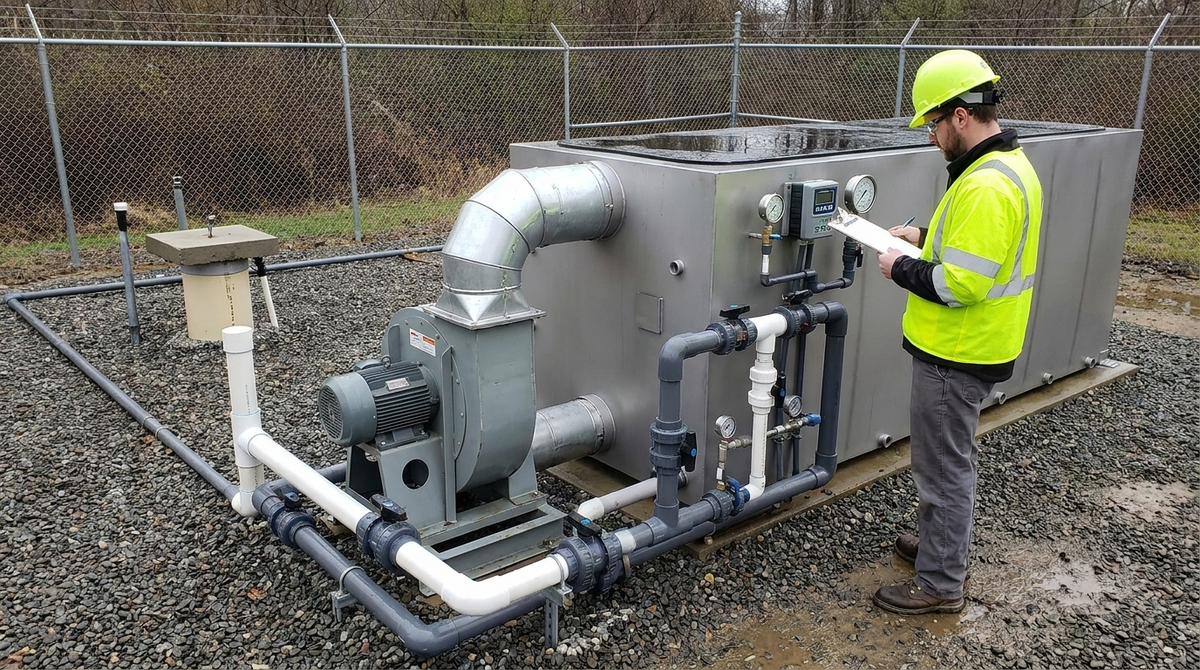

Le VOCease™ d'ERE : stripper d'air compact et portable
Le stripper d'air VOCease™ est la solution compacte d'ERE pour les programmes de pompage et traitement en remédiation. Il utilise un réservoir à chicanes en acier inoxydable haute résistance équipé de diffuseurs brevetés en acier inoxydable — résistants à l'encrassement biologique — pour éliminer les COV avec une efficacité pouvant atteindre 99,9 %. Un viseur permet la supervision visuelle en temps réel du procédé de stripping sans interrompre l'opération.
Spécifications des modèles VOCease™
| Modèle | Débit d'air max. | Dimensions (l × H × L) | Application typique |
|---|---|---|---|
| ER-VOC-3 | 175 pcm | 34″ × 34,5″ × 45,5″ | Faible à moyen débit (10–25 GPM); empreinte compacte |
| ER-VOC-4 | 250 pcm | 34″ × 34,5″ × 57,5″ | Débit modéré; ratios A/E élevés ou traitement MTBE |
| ER-VOC-6 | 350 pcm | 34″ × 34,5″ × 81,5″ | Débits élevés ou objectifs d'élimination exigeants (>99,9 %) |
Fonctionnement du système
L'eau souterraine contaminée est pompée dans le réservoir et suit un trajet en serpentin à travers les compartiments à chicanes, maximisant le temps de contact eau-air dans chaque zone. L'air est injecté par le ventilateur à travers les diffuseurs en inox, qui créent des bulles fines pour extraire efficacement les COV de la phase aqueuse. L'eau traitée sort par gravité ou pompe de refoulement. Les vapeurs de COV strippées s'échappent par un évent arrière — soit rejetées à l'atmosphère si les concentrations sont sous les seuils de rejet applicables, soit connectées à une unité de traitement à charbon actif UltraSorber™ d'ERE pour la captation des vapeurs.
Portable et disponible en location
Le VOCease™ est conçu pour le transport, le déploiement rapide et la relocalisation. Des unités de location sont disponibles — idéales pour les essais pilotes de Phase II ESA, les mesures de remédiation intérimaires (MRI) nécessitant une mobilisation rapide, ou les programmes de pompage de courte durée. ERE déploie les systèmes VOCease™ partout au Canada et aux États-Unis.
Consultez notre gamme complète d'équipements de traitement et de remédiation, ou contactez-nous pour configurer un VOCease™ selon les paramètres de votre site.
Vous avez besoin d'un stripper d'air COV pour votre site contaminé au Canada?
ERE Inc. dimensionne, fournit et déploie des systèmes VOCease™ pour les programmes de pompage et traitement partout au Canada. Nous adaptons le système à votre débit d'extraction, votre profil de COV et vos objectifs de rejet selon les critères du CCME ou de votre province — disponible en location ou à l'achat.
→ Demander une soumission | 1-888-287-EREC | Voir les équipements de remédiation | sales@ereinc.com
La stripping d'air dans le cadre réglementaire canadien
La plupart des travaux sur les sites contaminés au Canada sont guidés par les Recommandations canadiennes pour la qualité de l'environnement (RCQE) du CCME pour les sols et les eaux souterraines, qui établissent des critères Tier 1 et Tier 2 pour les hydrocarbures pétroliers et les solvants chlorés. Pour la majorité des sites BTEX et solvants chlorés, ces critères sont atteignables en utilisant la stripping d'air comme technologie de traitement principale.
Réglementation provinciale
- Québec (MELCCFP) : Le Règlement sur la protection et la réhabilitation des terrains (RPRT) régit la remédiation des terrains contaminés et établit des critères de qualité pour les eaux souterraines incluant les substances de l'Annexe B (BTEX, solvants chlorés). La stripping d'air est largement acceptée pour les programmes de pompage et traitement au Québec.
- Ontario (MECP) : Le Règl. de l'Ont. 153/04 (Dossiers de condition du site) établit les normes d'eaux souterraines des Tableaux 2 et 3. La stripping d'air est une technologie approuvée dans les plans de remédiation en vertu de la Partie XV.1 de la LPE.
- Alberta (AEP) : Les guides de l'EPEA définissent les critères Tier 1 pour les hydrocarbures pétroliers et les solvants chlorés. La stripping d'air est reconnue comme meilleure technologie disponible pour les programmes de pompage et traitement dans le cadre des Certificats de remédiation.
Foire aux questions
Quels COV un stripper d'air peut-il éliminer?
Tout composé organique volatil dont la constante de Henry est supérieure à environ 0,01 atm·m³/mol est un candidat à la stripping d'air. En pratique, cela inclut tous les composés BTEX (benzène, toluène, éthylbenzène, xylènes), les solvants chlorés (TCE, PCE, TCA, chlorure de vinyle, 1,2-DCE), les oxygénates de carburant (MTBE avec un ratio A/E plus élevé), H₂S et le radon. L'ammoniac peut être strippé à pH élevé. Les composés à faible constante de Henry — phénols, HAP, métaux lourds — ne conviennent pas à la stripping d'air seule et nécessitent d'autres technologies.
Comment calcule-t-on le ratio air/eau (A/E)?
Le ratio A/E est déterminé par la constante de Henry du contaminant cible à la température réelle des eaux souterraines, l'efficacité d'élimination requise (Cin/Cout) et le nombre d'unités de transfert (NUT) du système. Une estimation préliminaire du A/E utilise le facteur de stripping R = H′/(A/E), en ciblant R > 5 pour un transfert de masse efficace. Les ingénieurs d'ERE appliquent des corrections de température et un facteur de sécurité de conception avant de recommander le ratio final et le modèle VOCease™.
Le flux de vapeurs en sortie nécessite-t-il un traitement?
Cela dépend des concentrations de COV en entrée et des exigences locales de rejet atmosphérique. À faibles concentrations d'entrée, le flux de vapeurs dilué respecte généralement directement les critères de rejet sans traitement supplémentaire. À concentrations élevées (généralement au-delà de 500 µg/m³ en sortie), une unité de charbon actif en phase vapeur comme l'UltraSorber™ d'ERE doit être installée en aval du stripper pour capter les COV avant le rejet. ERE précisera si un traitement des vapeurs est requis sur la base de vos données analytiques de site et des lignes directrices provinciales sur la qualité de l'air applicables.
