Guide Solinst Levelogger 5 : surveillance des eaux souterraines au Canada

Le Solinst Levelogger 5 est un enregistreur de niveau d'eau submersible qui collecte automatiquement des données de niveau et de température en eaux souterraines, éliminant les visites manuelles répétées sur le terrain. Le choix du bon modèle — Standard, Junior, LTC ou Barologger 5 — repose sur trois variables : la profondeur jusqu'à l'eau, la nécessité de mesures de conductivité, et la méthode de correction des fluctuations de pression barométrique. Ce guide couvre les quatre modèles, la procédure de déploiement et les applications canadiennes pour les ESA Phase II et les programmes de surveillance à long terme.

Qu'est-ce que le Solinst Levelogger 5 ?

Le Solinst Levelogger 5 (modèle 3001) est un enregistreur submersible fabriqué par Solinst Canada Ltd. à Georgetown, en Ontario. Il enregistre la pression absolue de l'eau et la température à des intervalles configurés par l'utilisateur — de 0,125 seconde à 99 heures — et peut stocker jusqu'à 150 000 ensembles de données en mémoire non volatile. La communication s'effectue via une interface optique à un seul œil : câble de lecture directe USB ou Bluetooth via l'interface applicative Solinst.

Le Levelogger 5 mesure la pression absolue — le poids combiné de la colonne d'eau au-dessus du capteur et de l'atmosphère au-dessus de la surface de l'eau. Les données brutes incluent donc la charge hydraulique souterraine ET la pression barométrique. Pour obtenir un niveau d'eau précis, il faut soustraire la composante barométrique grâce à un Solinst Barologger 5 déployé simultanément.

Différences avec les anciennes générations Solinst

Le Levelogger 5 remplace le Levelogger Edge (4 e génération). Les améliorations comprennent une interface optique révisée pour un transfert de données plus rapide, un microprogramme mis à jour via le logiciel Levelogger, et la compatibilité avec l'interface applicative pour le déploiement Bluetooth sur le terrain. Le boîtier en titane et les spécifications du capteur sont inchangés, ce qui assure la rétrocompatibilité avec les installations existantes.

Quel modèle Solinst Levelogger 5 choisir ?

Levelogger 5 Standard (modèle 3001)

Le Levelogger 5 Standard enregistre le niveau d'eau et la température. Boîtier en titane, mémoire de 150 000 enregistrements et durée de vie de la pile de 10 ans (à intervalles de 1 minute) en font le choix idéal pour les déploiements à long terme — programmes ESA Phase II, puits d'observation municipaux et essais de pompage où les enregistreurs peuvent demeurer en place plusieurs années entre les visites de service.

Levelogger 5 Junior

Le Levelogger 5 Junior utilise un boîtier en acier inoxydable, une mémoire réduite (40 000 enregistrements) et une durée de vie de pile plus courte. Il convient aux déploiements à court terme ou aux applications où le coût unitaire doit être minimisé et où les intervalles de collecte permettent de gérer les limites de mémoire et de pile. Pour les programmes de surveillance s'étendant au-delà de deux à trois ans, spécifier le Levelogger 5 Standard.

Levelogger 5 LTC (Niveau + Température + Conductivité)

Le Levelogger 5 LTC ajoute un capteur de conductivité permettant à un seul instrument de capturer à la fois la charge hydraulique et la qualité de l'eau. À spécifier pour :

• La surveillance de l'intrusion saline dans les aquifères côtiers
• Le suivi du drainage minier acide (DMA) où la conductivité trace les fronts de lixiviat
• Les études de corrélation BTEX ou matières dissoutes nécessitant un seul enregistreur multiparamètre
• Tout site où le Règlement 153/04 de l'Ontario ou les objectifs de réhabilitation propres au site exigent la conductivité conjointement au niveau d'eau

Barologger 5 (Compensation barométrique — Indispensable)

Le Barologger 5 est une variante spécialisée du Levelogger 5 qui enregistre la pression atmosphérique en surface plutôt que la pression dans l'eau. La pression atmosphérique au Canada peut fluctuer de 1 à 2 kPa entre deux systèmes de pression — l'équivalent de 10 à 20 cm de variation apparente du niveau d'eau dans un enregistreur à pression absolue. Sans compensation barométrique, un front météo qui traverse votre site apparaîtra comme un événement de recharge ou de rabattement dans vos données.

Un seul Barologger 5 compense tous les Levelogger 5 dans la même zone barométrique (généralement plusieurs kilomètres en terrain ouvert). Déployez-le en surface dans un tube aéré ou un tube de surveillance. La compensation s'applique automatiquement lors du téléchargement dans le logiciel Levelogger en associant le fichier Barologger 5 à chaque jeu de données Levelogger 5.

Quelles sont les plages de profondeur disponibles ?

Le Levelogger 5 est disponible en quatre plages de pression. La plage correspond à la hauteur maximale de la colonne d'eau au-dessus du capteur, et non à la profondeur totale du puits ni à la profondeur jusqu'à l'eau.

La plage M30 convient à la grande majorité des travaux ESA Phase II en Ontario, au Québec, en Colombie-Britannique et en Alberta, où les puits de surveillance sont généralement forés à 15-25 m de profondeur et où la nappe phréatique se trouve à 5-20 m sous la surface. Commandez les plages M100 ou M200 uniquement si le rapport d'achèvement du puits confirme une profondeur jusqu'à l'eau supérieure à 30 m ou 100 m, respectivement.

Comment fonctionne la compensation barométrique ?

L'efficacité barométrique décrit quelle proportion d'une variation de pression atmosphérique se traduit par une variation du niveau d'eau dans un aquifère donné. Dans les aquifères libres (nappe phréatique), l'efficacité barométrique est quasi nulle — la surface de l'eau s'équilibre librement avec l'atmosphère. Dans les aquifères captés, l'efficacité barométrique varie de 40 % à 80 % : une chute de 1 kPa de la pression atmosphérique relève le niveau mesuré de 0,4 à 0,8 m — un signal réel qu'il faut soustraire pour observer les tendances hydrauliques réelles.

Le logiciel Levelogger 4.x effectue la compensation barométrique (LBC) automatiquement lorsque le fichier Barologger 5 est associé aux données Levelogger 5 lors du téléchargement. La formule de niveau d'eau compensé est :

Niveau d'eau compensé = Pression absolue enregistrée − Pression barométrique + Décalage d'élévation du capteur

Pour les sites en aquifère capté, une correction supplémentaire d'efficacité barométrique (BE) peut être appliquée dans le logiciel, selon la méthodologie de la norme ASTM D7242 (Guide standard pour la correction des niveaux d'eau en forage mesurés avec des transducteurs de pression submergés).

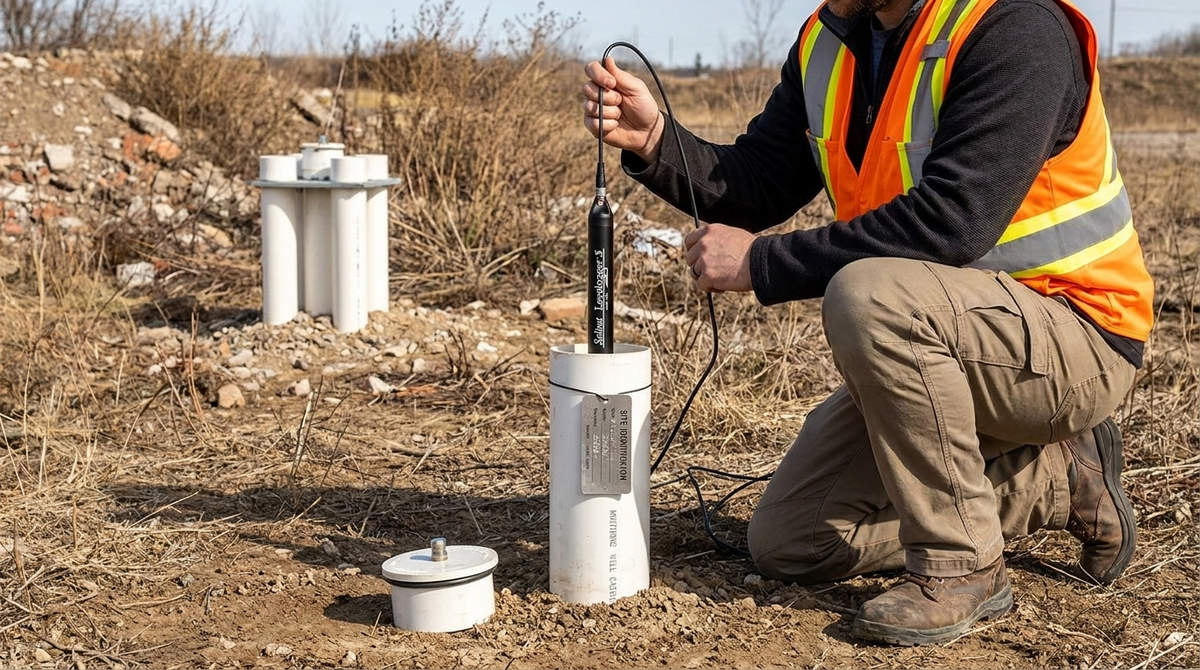

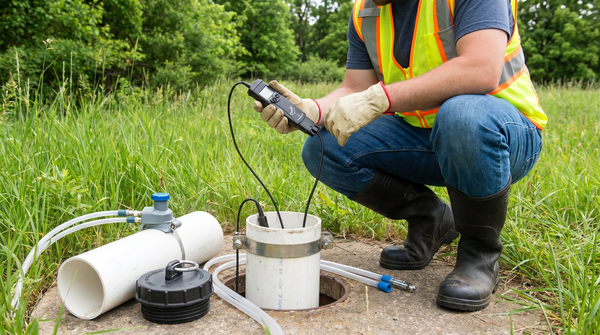

Comment déployer un Solinst Levelogger 5 ?

Suivre cette séquence pour une installation standard dans un puits de surveillance ESA Phase II :

1. Mesurer la profondeur statique jusqu'à l'eau (DTW) avec une sonde de niveau avant le déploiement — confirme que le capteur restera submergé tout au long de la période de surveillance
2. Choisir la profondeur de déploiement : au moins 0,5 m sous le niveau minimal attendu de la nappe, mais au-dessus du fond du crépine pour éviter le colmatage par les sédiments
3. Configurer l'enregistreur dans le logiciel Levelogger : heure de début, intervalle d'enregistrement (15 minutes est la norme pour ESA Phase II ; 1-5 minutes pour les essais de pompage) et mode d'enregistrement
4. Fixer l'enregistreur à une option de déploiement Solinst Levelogger 5 — câble de lecture directe, fil de suspension ou câble filaire — et sécuriser avec un déclencheur de déploiement
5. Descendre l'ensemble à la profondeur cible et noter l'élévation du point de mesure de référence pour la compensation ultérieure
6. Installer un couvercle de puits Solinst Levelogger pour sceller l'ouverture de surface en laissant passer le câble — requis sur les surfaces pavées ou les sites à fort trafic pour protéger l'instrument
7. Déployer le Barologger 5 en surface dans un tube aéré dans la même zone barométrique
8. Synchroniser les heures de démarrage de tous les enregistreurs du projet avant de lancer l'enregistrement

Pour les projets nécessitant le téléchargement de données sur le terrain sans ordinateur portable, l'interface applicative Solinst se connecte via Bluetooth à des appareils iOS ou Android. L'unité de lecture Solinst (SRU) modèle 4001 affiche les lectures instantanées de niveau d'eau et de température sur un écran ACL sans téléchargement de données.

Pour la gamme complète d'accessoires Solinst Levelogger 5 — fils de suspension, câbles de lecture directe, systèmes de couvercles de puits — consultez les accessoires Solinst Levelogger 5 chez ERE.

Principales applications au Canada

Évaluation environnementale de site (EES) Phase II

L'EES Phase II en vertu du Règlement de l'Ontario 153/04, du Règlement sur la protection et la réhabilitation des terrains du Québec et de la Partie 4 de la Regulation respecting contaminated sites de la C.-B. exige la surveillance du niveau des eaux souterraines dans les puits d'observation. Les unités Levelogger 5 M30 enregistrent les fluctuations de la nappe phréatique en continu sur des semaines à des mois, générant les hydrogrammes requis pour l'analyse de la charge hydraulique et la modélisation du transport de contaminants.

Essais de pompage et caractérisation des aquifères

Les essais de perméabilité et les essais de pompage à débit constant conformément à la norme ASTM D4050 exigent des mesures de niveau d'eau à haute fréquence dans les puits de pompage et d'observation. À des intervalles de 0,125 seconde à 1 minute, le Levelogger 5 capture les courbes de rabattement et de récupération à la résolution requise pour les modèles analytiques de Theis, Cooper-Jacob et Neuman.

Programmes de surveillance à long terme

Les programmes de surveillance environnementale exigés par les lignes directrices du CCME sur la qualité des eaux souterraines nécessitent souvent des enregistrements sur plusieurs années. La durée de vie de la pile de 10 ans du Levelogger 5 permet le déploiement dans des puits éloignés avec des visites de service peu fréquentes, éliminant les déplacements annuels pour le remplacement de la pile.

Surveillance des eaux de surface et de la cote

Déployé aux stations de jaugeage, aux milieux humides aménagés, aux bassins de gestion des eaux pluviales ou aux bassins de rétention, le Levelogger 5 M5 ou M30 enregistre les données continues de cote d'eau pour la conformité en matière de gestion des eaux pluviales et les évaluations hydrologiques de zones humides avant et après construction.

Pour la gamme complète Solinst Levelogger 5 — tous les types de modèles, plages de profondeur, accessoires et matériel de déploiement — consultez la collection d'instruments de qualité de l'eau chez ERE.

Le Solinst Levelogger 5 nécessite-t-il un logiciel spécial ?

Oui. Le logiciel Levelogger 4.x (téléchargement gratuit sur le site de Solinst Canada Ltd.) est nécessaire pour programmer l'enregistreur, configurer les conditions de démarrage et les intervalles d'enregistrement, télécharger et exporter les données, et appliquer la compensation barométrique. Le logiciel fonctionne sous Windows et exporte les données en format CSV, Excel ou XLE (format propriétaire Solinst).

Pour les agents de terrain travaillant sans ordinateur portable Windows, l'interface applicative permet la programmation Bluetooth et le téléchargement depuis des appareils iOS ou Android. La compensation barométrique et le traitement complet des données nécessitent tout de même le logiciel Levelogger sous Windows — l'application mobile est un outil de transfert de données sur le terrain, non un remplacement du logiciel de bureau.

Foire aux questions

Un seul Barologger 5 peut-il compenser plusieurs Levelogger 5 sur le même site ?

Oui. Un Barologger 5 déployé en surface dans la même zone de pression barométrique peut compenser tous les Levelogger 5 du projet. Téléchargez le fichier Barologger 5 et associez-le à chaque jeu de données Levelogger 5 dans le logiciel lors du post-traitement. Un seul Barologger 5 par zone de projet (généralement plusieurs kilomètres en terrain plat) est suffisant ; seuls les projets couvrant des différences d'altitude significatives ou séparés par des barrières topographiques nécessitent des unités supplémentaires.

Quelle est la différence entre le Levelogger 5 et le Levelogger 5 LTC ?

Le Levelogger 5 Standard enregistre la pression de l'eau (convertie en niveau d'eau) et la température uniquement. Le Levelogger 5 LTC ajoute un capteur de conductivité — il enregistre le niveau d'eau, la température et la conductance spécifique en microsiemens par centimètre. Choisissez le LTC lorsque votre programme de surveillance exige le suivi des matières dissoutes, de la salinité ou des changements de qualité de l'eau conjointement aux fluctuations de la nappe.

Quelle est la précision du Solinst Levelogger 5 ?

Selon les spécifications publiées par Solinst, le Levelogger 5 plage M30 offre une précision déclarée de ± 0,05 % de la plage totale, soit ± 15 mm sur 30 m. La résolution est de 0,001 % de la plage totale, soit environ 0,3 mm. Ces spécifications satisfont aux exigences de précision pour les essais d'aquifères conformément aux normes ASTM D4050 et ASTM D7242.

Comment télécharger les données d'un Levelogger 5 sur le terrain ?

Le téléchargement s'effectue via un câble de lecture directe USB connecté au logiciel Levelogger sur un ordinateur Windows, ou sans fil via l'interface applicative Solinst (Bluetooth vers iOS ou Android avec l'application Levelogger gratuite). Pour une confirmation rapide du niveau d'eau et de la température sur le terrain sans téléchargement de données, l'unité de lecture Solinst (SRU) modèle 4001 affiche les lectures courantes sur un écran ACL.

Le Solinst Levelogger 5 convient-il aux eaux souterraines impactées chimiquement ?

Le Levelogger 5 Standard et le LTC utilisent un boîtier en titane résistant à un large éventail de conditions environnementales, notamment les eaux souterraines impactées par des BTEX, le lixiviat à faible pH et des concentrations modérées de chlorures. Le Levelogger 5 Junior utilise un boîtier en acier inoxydable et doit être réservé aux eaux douces non contaminées. Pour une chimie agressive — concentrations élevées de solvants chlorés, acides ou bases forts ou saumure — confirmer la compatibilité des matériaux avec ERE avant le déploiement.
