Appareils de mesure ORP : comment choisir et vérifier un appareil de potentiel redox pour l'analyse de l'eau au Canada

Un appareil de mesure ORP mesure le potentiel d'oxydoréduction (potentiel redox) de l'eau en millivolts, à l'aide d'une électrode de mesure en platine lue par rapport à une électrode de référence. Sur le terrain, le choix repose sur quatre éléments : le format (testeur de poche, appareil portatif ou de paillasse), la mesure de l'ORP seul ou avec le pH et la température, l'électrode et sa référence, et la façon de vérifier que la lecture est juste. Ce guide compare les instruments ORP qu'ERE offre de Hanna Instruments et d'Ohaus, et s'appuie sur le manuel de terrain de l'U.S. Geological Survey et sur les directives d'échantillonnage à faible débit de l'EPA pour obtenir une lecture défendable.

Dans ce guide

• Ce que mesure un appareil ORP
• Ce qu'une lecture ORP peut et ne peut pas vous dire
• Où les équipes environnementales utilisent l'ORP
• Poche, portatif ou paillasse : les appareils ORP d'ERE
• Un pH-mètre peut-il mesurer l'ORP ?
• Choisir une électrode ORP
• Étalonner et vérifier un appareil ORP
• Pourquoi les lectures ORP sont lentes ou instables
• Prendre une lecture fiable sur le terrain
• Solutions d'essai, de nettoyage et pièces de rechange

Que mesure un appareil de mesure ORP ?

Un appareil ORP mesure la tension entre une électrode de mesure en platine et une électrode de référence plongées dans le même échantillon, et l'affiche en millivolts. Une lecture plus élevée, plus positive, indique un échantillon plus oxydant, et une lecture plus basse, plus négative, un échantillon plus réducteur. La section du manuel de terrain de l'U.S. Geological Survey sur le potentiel d'oxydoréduction (en anglais) définit l'ORP, exprimé en Eh, comme une mesure du potentiel d'équilibre, par rapport à l'électrode standard à hydrogène, qui se développe à l'interface entre une électrode en métal noble et une solution aqueuse contenant des espèces redox électroactives. En pratique, le potentiel est lu en millivolts sur un potentiomètre, comme un pH-mètre, et corrigé du potentiel de l'électrode de référence. Le manuel du Hanna HI9829 décrit le même montage : la tension entre le capteur ORP en platine et une électrode de référence argent/chlorure d'argent.

Deux conséquences orientent tout achat. D'abord, le chiffre dépend de l'électrode de référence. Le manuel de Hanna donne un exemple : sa solution d'essai de 470 mV indique 470 mV à 25 °C par rapport à la référence Ag/AgCl, ce qui correspondrait à 675 mV par rapport à l'électrode standard à hydrogène (on ajoute 205 mV), et le manuel précise que ce calcul n'est exact qu'à la température standard. Ensuite, selon Ohaus, le pH influence fortement l'ORP, ce qui explique que la plupart des acheteurs associent l'ORP à une lecture de pH.

Qu'est-ce qu'une lecture ORP peut vous dire, et que ne peut-elle pas vous dire ?

Une lecture ORP indique dans quelle direction penche un échantillon et permet de suivre son évolution dans le temps, mais ce n'est ni une concentration ni la preuve d'un équilibre. L'USGS affirme que la mesure d'Eh « peut montrer des tendances qualitatives, mais ne peut généralement pas être interprétée comme des valeurs d'équilibre ». Elle ajoute que la méthode de l'électrode de platine n'est valide que lorsque les espèces redox sont électroactives et présentes à des concentrations d'environ 10⁻⁵ molal ou plus, et que les espèces redox des eaux naturelles n'atteignent généralement pas l'équilibre avec les électrodes métalliques. De nombreux éléments à plusieurs états d'oxydation ne se comportent pas de façon réversible sur le platine, et certains systèmes donnent des potentiels mixtes.

La règle pratique consiste à traiter l'ORP comme un outil de comparaison : même site, même système d'électrodes, même procédure, relus dans le temps. Un chiffre ORP unique tiré d'un puits ou d'un réservoir et comparé à un chiffre obtenu avec un autre instrument est la lecture la plus susceptible d'induire en erreur.

Où les équipes environnementales utilisent-elles les appareils ORP ?

L'échantillonnage des eaux souterraines est l'usage de terrain le plus net. La procédure d'échantillonnage des eaux souterraines à faible débit (rabattement minimal) de l'EPA (en anglais), signée par Puls et Barcelona, range le potentiel redox parmi les paramètres indicateurs surveillés en continu pendant la purge, avec le pH, la conductivité, l'oxygène dissous et la turbidité, et recommande une cellule à circulation pour établir le temps de stabilisation de chaque paramètre. Notre guide des pompes péristaltiques traite du côté pompe de ce montage.

Le second usage est le travail sur l'eau et les eaux usées. Le guide des électrodes Starter d'Ohaus associe son électrode ORP en plastique à gel aux eaux de surface, à l'eau potable et à l'eau de piscine ou de refroidissement en circuit fermé, et son électrode ORP en verre rechargeable aux eaux usées, à l'eau de mer et aux solutions de procédé comme les bouillons de fermentation. Ohaus présente aussi l'ORP comme un moyen de surveiller électroniquement l'efficacité d'un désinfectant. C'est votre permis ou votre procédé qui fixe la valeur cible : l'appareil ne fait que rapporter le potentiel.

Quel format d'appareil ORP choisir : testeur de poche, appareil portatif ou de paillasse ?

Choisissez un testeur de poche pour les vérifications ponctuelles, un appareil portatif à sonde distincte lorsqu'il vous faut aussi le pH, un câble plus long ou une électrode remplaçable, un appareil multiparamètre lorsque l'ORP fait partie de plusieurs paramètres enregistrés ensemble, et un appareil de paillasse lorsque vous avez besoin de la meilleure résolution en laboratoire. Le tableau compare les instruments ORP qu'ERE offre, d'après les chiffres des fabricants.

Les plages ci-dessus sont celles de l'instrument lui-même. Lorsqu'une électrode distincte est raccordée, elle ajoute sa propre tolérance à la lecture.

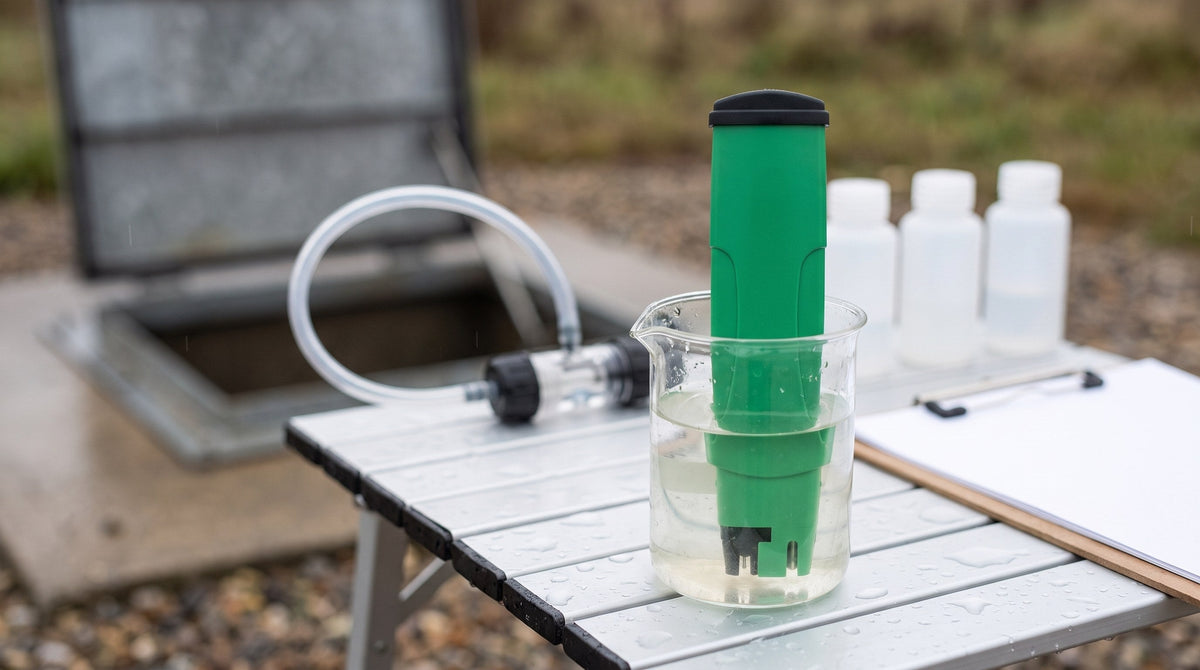

Testeurs de poche : Hanna HA-98120 et HA-98121

Le HA-98120 est un testeur ORP et température compact, à électrode remplaçable, dont le boîtier étanche est conçu pour flotter et dont l'indicateur de stabilité disparaît lorsque la lecture s'est stabilisée. Le manuel de Hanna indique environ 300 heures d'utilisation avec quatre piles de 1,5 V et un arrêt automatique après 8 minutes. Le HA-98121 ajoute le pH sur une seconde électrode remplaçable, avec étalonnage automatique du pH à un ou deux points. Sur les deux, l'ORP est étalonné en usine. Ils conviennent aux vérifications en tournée, mais n'enregistrent pas : notez la lecture et sa température sur place.

Appareils portatifs à sonde distincte : Hanna HA-991003 et Ohaus Starter 300 et 400

Le Hanna HA-991003 mesure le pH, le pH-mV, l'ORP et la température avec une seule sonde HI12973. Le manuel de Hanna décrit un capteur ORP en platine partageant avec le capteur de pH une référence Ag/AgCl à gel avec jonction en tissu, ainsi qu'un capteur de température et un préamplificateur intégrés pour des lectures stables dans les milieux à bruit électrique. Son mode pH-mV permet de vérifier l'électrode de pH elle-même. Les Ohaus Starter 300 et Starter 400 sont des pH-mètres dotés d'un mode mV : le manuel du Starter 400 indique de basculer entre pH et mV et de raccorder une électrode ORP, comme la STORP1, pour lire la valeur ORP. Les ensembles Starter sont offerts en plusieurs configurations : confirmez donc si votre soumission comprend l'électrode.

Multiparamètre : Hanna HI9829

Le Hanna HI9829 lit l'ORP à partir d'un capteur combiné pH/ORP de sa sonde, avec l'oxygène dissous et la conductivité, et ses modèles avec enregistrement consignent des échantillons pour une surveillance sans surveillance directe. Il résout l'ORP à 0,1 mV et, contrairement aux testeurs de poche, permet un étalonnage ORP personnalisé à un point (voir plus bas). Notre guide des appareils de mesure de la qualité de l'eau traite plus en détail du choix d'un appareil multiparamètre.

Appareils de paillasse : Ohaus Starter 5000 et Aquasearcher AB41PH

Le Ohaus Starter 5000 lit de -2000,00 à +2000,00 mV à 0,01 mV près, et l'Aquasearcher AB41PH lit la même plage à 0,1 mV près. Ils sont le bon choix pour la vérification en laboratoire des solutions d'essai, les titrages et la comparaison d'électrodes côte à côte, plutôt que pour le terrain.

Un pH-mètre peut-il mesurer l'ORP ?

Oui, s'il possède un mode mV et que vous raccordez une électrode ORP. Une électrode de pH ne peut pas faire le travail seule : Hanna décrit le capteur ORP de la sonde du HA-991003 comme étant en platine, un élément de mesure distinct du capteur de pH. Le manuel de l'Ohaus Starter 400 indique d'appuyer sur la touche pour basculer entre la mesure du pH et celle des mV et de raccorder une électrode ORP, comme la STORP1, pour lire la valeur en mV correspondante, et le Starter 300 fonctionne de la même façon. Certains instruments mesurent les deux d'origine : les HA-98121, HA-991003 et HI9829 mesurent tous le pH et l'ORP. Si vous possédez déjà un pH-mètre à mode mV, une électrode ORP peut suffire; vérifiez le connecteur et le type de référence avant de commander.

Quelle électrode ORP choisir ?

Choisissez selon l'échantillon et l'entretien que vous pouvez assurer. Le guide des électrodes d'Ohaus associe la STORP1 en plastique à gel aux eaux de surface, à l'eau potable et à l'eau de piscine ou de refroidissement, et la STORP2 en verre rechargeable aux eaux usées, à l'eau de mer et aux solutions de procédé. Les deux se raccordent aux appareils Starter et figurent sur la page des électrodes Ohaus Starter. La HA-3131B de Hanna, dans la gamme d'électrodes pH et ORP de Hanna d'ERE, est une électrode ORP combinée rechargeable de ±2000 mV entre -5 et 100 °C, de 150 × 10 mm, à référence Ag/AgCl simple; Hanna la recommande pour l'usage général en laboratoire et les titrages ORP.

• Électrode remplaçable du testeur de poche. Le HA-98120 utilise une électrode HI73120 qu'on remplace avec un outil de retrait : une électrode encrassée n'oblige donc pas à acheter un nouveau testeur.
• Sonde combinée. La HI12973 du HA-991003 réunit dans un seul corps le capteur de pH, le capteur ORP en platine et le capteur de température, avec une référence commune.
• Rechargeable ou à gel. Une électrode rechargeable permet de renouveler l'électrolyte; une électrode à gel n'en a aucun à compléter. Faites correspondre le choix à votre routine d'entretien.

Quel que soit votre choix, notez le type de référence. Hanna indique que l'ORP du HA-991003 est rapporté à une référence Ag/AgCl à KCl 3,5 M, et la procédure de l'USGS convertit une lecture en Eh en y ajoutant le potentiel de demi-cellule de l'électrode de référence utilisée, à la température de l'échantillon. Les lectures de systèmes de référence différents ne sont pas directement comparables tant qu'elles ne sont pas corrigées.

Comment étalonner ou vérifier un appareil ORP ?

Vérifiez-le avec une solution d'essai ORP, et n'ajustez-le que lorsque le fabricant le permet. Les manuels des instruments que nous offrons suivent trois approches différentes :

• Hanna HA-98120 et HA-98121 : l'ORP est étalonné en usine.
• Hanna HA-991003 : la plage ORP est étalonnée en usine et ne peut pas être étalonnée par l'utilisateur; Hanna indique qu'une solution d'essai ORP (HI7021L, 240 mV) permet de confirmer que le capteur lit correctement.
• Hanna HI9829 : un étalonnage personnalisé facultatif à un point (mV relatif) entre 20 et 26 °C, ou un retour à l'étalonnage d'usine. Hanna indique qu'un étalonnage n'est généralement pas nécessaire pour un capteur ORP neuf, mais qu'il établit une référence et compense l'encrassement de la surface de platine et la dérive de l'électrode de référence.

L'USGS est plus stricte sur la méthode. Elle qualifie la solution de ZoBell de solution étalon pour tester les instruments redox et précise que les systèmes de mesure d'Eh peuvent être testés pour leur exactitude, mais non ajustés. Selon sa procédure, l'équipement est prêt pour le terrain lorsque la lecture corrigée se situe à 5 mV près de la valeur de la solution de ZoBell pour la température de la solution. Elle ajoute que l'essai avec la solution de ZoBell sur le terrain n'est généralement pas exigé et que le protocole dépend des besoins de l'étude. La solution de ZoBell est toxique et doit être manipulée avec soin. ERE offre plutôt les solutions d'essai et de prétraitement ORP de Hanna, en bouteilles de 500 mL : HA-7020L (200/275 mV), HA-7021L (240 mV) et HA-7022L (470 mV), chacune avec un tableau de référence en température sur la bouteille. Comparez votre lecture à la valeur du tableau pour la température de votre solution, et non à l'étiquette seule.

Pourquoi une lecture ORP est-elle lente ou instable ?

Le plus souvent à cause de la surface de platine ou de l'échantillon, et non de l'appareil. L'USGS note que la réponse d'un système d'Eh peut être considérablement plus lente que celle d'un système de pH, et asymétrique : la stabilisation peut donc être plus longue en passant d'un milieu oxydant à un milieu réducteur, ou l'inverse. Si les lectures ne se stabilisent pas en une trentaine de minutes, elle recommande de noter le potentiel et sa dérive et de supposer qu'une valeur quantitative unique n'est pas possible.

• Encrassement. Selon l'USGS, la matière organique et les sulfures peuvent contaminer la surface de l'électrode, le pont salin ou l'électrolyte interne et causer de la dérive ou des lectures erratiques, et le sulfure d'hydrogène peut recouvrir le platine si l'électrode reste plusieurs heures dans une eau riche en sulfures.
• Ions interférents. L'USGS note que les électrodes de platine peuvent donner des lectures instables dans des solutions contenant des ions de chrome, d'uranium, de vanadium ou de titane. Elle déconseille aussi de plonger une électrode redox dans une eau riche en fer aussitôt après la solution de ZoBell, car un précipité bleu insoluble peut en recouvrir la surface.
• Préparation de la surface. Le manuel du Hanna HI9829 indique qu'une surface de capteur propre et lisse donne de meilleures mesures redox et décrit une étape d'activation : immerger l'électrode au moins cinq minutes dans le prétraitement réducteur HI7091 ou le prétraitement oxydant HI7092, selon que l'ORP de l'échantillon est inférieur ou supérieur à la valeur du tableau du manuel pour son pH. ERE offre les deux, sous les références HA-7091L et HA-7092L.
• Eau naturelle ou étalon. Le manuel de Hanna indique que l'échange d'électrons est généralement très rapide dans les solutions bien tamponnées, comme les étalons, mais peut être plus long dans les échantillons d'eau naturelle. Une électrode qui se stabilise d'un coup dans son étalon peut quand même être lente sur le terrain.
• Nettoyage régulier. Le manuel du HA-98120 de Hanna recommande de nettoyer l'électrode chaque mois pendant 30 minutes dans une solution de nettoyage à usage général et de bien la rincer, et précise de ne jamais la ranger dans de l'eau distillée ou désionisée.

Comment prendre une lecture ORP fiable sur le terrain ?

Vérifiez l'appareil, rincez, immergez en remuant doucement, attendez une valeur stable, puis notez-la avec son contexte. Une séquence pratique :

1. Inspecter et préparer l'électrode. Vérifiez que l'électrode n'est ni fissurée ni rayée, et nettoyez ou prétraitez la surface de platine si le manuel l'exige. Rincez à l'eau désionisée.
2. Vérifier avec un étalon ORP. Lisez une solution d'essai ORP à une température connue et comparez le résultat avec la valeur correspondant à cette température. En cas d'écart, nettoyez ou prétraitez l'électrode et refaites l'essai avant de vous fier à l'appareil.
3. Rincer et immerger. Rincez à l'eau désionisée, puis avec un peu d'échantillon. Immergez l'électrode et remuez doucement, ou utilisez une cellule à circulation pour les eaux souterraines.
4. Attendre la stabilité. Attendez que l'indicateur de stabilité disparaisse. En échantillonnage à faible débit, lisez toutes les trois à cinq minutes jusqu'à ce que trois lectures successives concordent à 10 mV près. Si la lecture dérive encore après une trentaine de minutes, notez la dérive.
5. Noter le contexte. Notez la valeur en mV avec la température de l'échantillon, le pH et le type d'électrode de référence, car aucune de ces informations ne peut être reconstituée plus tard.
6. Rincer, nettoyer et ranger. Rincez l'électrode, nettoyez-la selon le calendrier du manuel et rangez-la dans une solution de conservation, jamais dans de l'eau distillée ou désionisée.

Le critère de trois lectures à 10 mV près provient des directives d'échantillonnage à faible débit de l'EPA, qui qualifient leurs chiffres de stabilisation d'estimations approximatives fondées sur l'expérience. Confirmez les critères qu'exige le plan d'échantillonnage de votre projet avant de vous y fier.

Quelles solutions d'essai, de nettoyage et quelles pièces de rechange faut-il pour un appareil ORP ?

Gardez trois choses à portée de main : une solution d'essai pour vérifier, des solutions de nettoyage et de conservation pour garder l'électrode réactive, et une électrode de rechange. Les solutions ORP de Hanna d'ERE sont vendues en bouteilles de 500 mL, avec une durée de conservation indiquée de cinq ans non ouvertes. Les solutions de nettoyage d'électrodes de Hanna existent en formulations à usage général, pour protéines, pour substances inorganiques et pour huiles et graisses, et la solution de conservation d'électrodes de Hanna (HA-70300L) est celle que les manuels prescrivent lorsque l'électrode est inutilisée. Pour les remplacements, voyez les électrodes Starter STORP1 et STORP2 et la Hanna HA-3131B ci-dessus, et confirmez la compatibilité avec votre appareil en demandant une soumission.

Comment l'ORP s'intègre-t-il au pH, à l'oxygène dissous et au reste d'un ensemble de paramètres de terrain ?

Lisez l'ORP avec le pH, puisque le pH influence l'ORP, et avec l'oxygène dissous et la conductivité lorsque vous caractérisez un site ou un procédé de traitement. Consultez nos guides sur les pH-mètres, les appareils de mesure de l'oxygène dissous et les conductimètres portables pour les instruments complémentaires. Pour toute notre gamme d'appareils de mesure de la qualité de l'eau, d'électrodes et d'étalons de terrain, consultez la collection Instrumentation pour la qualité de l'eau. Notre approvisionnement multimarque permet à une seule soumission de couvrir l'appareil, l'électrode et les solutions d'essai.

Foire aux questions

Quelle est une bonne lecture ORP pour l'eau ?

Il n'existe pas de valeur unique. Une lecture ORP dépend du pH de l'échantillon, de sa température et de l'électrode de référence utilisée, et l'U.S. Geological Survey indique que les mesures d'Eh sur le terrain peuvent montrer des tendances qualitatives, mais qu'elles ne peuvent généralement pas être interprétées comme des valeurs d'équilibre. Ohaus décrit une plage de -1000 à 1000 mV comme courante pour les essais ORP. Fixez votre cible d'après votre permis, votre procédé ou votre propre référence au même site, et notez le pH, la température et le type d'électrode à chaque lecture.

À quelle fréquence faut-il étalonner un appareil ORP ?

Cela dépend de l'instrument. Les testeurs de poche Hanna HA-98120 et HA-98121 sont étalonnés en usine pour l'ORP, et le manuel du HA-991003 précise que sa plage ORP est étalonnée en usine et ne peut pas être étalonnée par l'utilisateur, une solution d'essai ORP servant à confirmer que le capteur lit correctement. Le Hanna HI9829 offre un étalonnage personnalisé facultatif à un point et indique qu'un étalonnage n'est généralement pas nécessaire pour un capteur ORP neuf. L'USGS précise que les systèmes redox peuvent être testés, mais non ajustés : vérifiez donc l'appareil avec un étalon selon un calendrier adapté à votre étude.

Une lecture ORP est-elle compensée en température ?

Non. Les manuels du Hanna HA-991003 et du HI9829 précisent tous deux que les lectures en mV ne sont pas compensées en température, même si les valeurs ORP peuvent varier avec celle-ci. Notez la température de l'échantillon à chaque lecture; le HA-98120 l'affiche à côté de la valeur en mV.

Combien de temps faut-il attendre pour qu'une lecture ORP se stabilise ?

Plus longtemps que pour le pH. L'USGS note que la réponse d'un système d'Eh peut être considérablement plus lente que celle d'un système de pH et qu'elle peut être asymétrique, et recommande, si la lecture ne s'est pas stabilisée en une trentaine de minutes, de noter le potentiel et sa dérive plutôt qu'une valeur unique. En échantillonnage des eaux souterraines à faible débit, les directives de l'EPA considèrent la purge comme stabilisée lorsque les paramètres surveillés se maintiennent pendant trois lectures successives, prises toutes les trois à cinq minutes, avec un potentiel redox à 10 mV près.
