Choisissez un débitmètre d'abord selon le liquide, ensuite selon la conduite, puis selon la sortie dont vous avez besoin. Un liquide conducteur dans une grosse conduite oriente vers un débitmètre magnétique, un faible débit propre ou corrosif vers un ultrasonique à contact ou une mini-turbine, une conduite que vous ne pouvez pas couper vers un ultrasonique à pince, et une conduite d'eau ou de produit chimique ordinaire vers une roue à aubes. ERE distribue la gamme Icon Process Controls de débitmètres ultrasoniques, magnétiques, à roue à aubes, à turbine, à engrenages ovales, thermiques et à section variable : vous pouvez ainsi associer une technologie et un numéro de pièce à votre conduite avant de demander une soumission.
Dans ce guide
- Quel type de débitmètre convient à quel liquide et à quelle conduite?
- Quand faut-il choisir un débitmètre ultrasonique?
- Quand un débitmètre magnétique est-il le bon choix?
- Roue à aubes à insertion ou en ligne : lequel choisir?
- Quand les modèles à turbine, à engrenages ovales, thermiques et à section variable ont-ils du sens?
- Vous faut-il un débitmètre ou un interrupteur de débit?
- Et les canaux ouverts et les fossés?
- Comment obtenir une lecture exacte une fois l'appareil installé?
- Comment choisir un débitmètre, étape par étape?
- Foire aux questions
Quel type de débitmètre convient à quel liquide et à quelle conduite?
Associez la technologie au liquide et à la conduite, puis choisissez le modèle. Le tableau classe les appareils de la collection Débitmètres. Les chiffres proviennent des fiches produits; les numéros de pièce, les matériaux, les plages et les options de sortie sont confirmés lors de la soumission.
| Technologie | Modèles dans les fiches | Idéal pour | Diamètres ou débit indiqués | Précision indiquée |
|---|---|---|---|---|
| Ultrasonique à pince | UltraFlo 500, UltraFlo 500S | Une conduite impossible à couper ou à arrêter; tuyaux en PVC, PP, PVDF, PE, acier inoxydable et cuivre | Le 500S est conçu pour des tubes de 1/4 po à 1/2 po | ±2,0 % (UF500) |
| Ultrasonique à contact | UltraFlo 1000 PFA, 2000 HDPE, 4000 PSU, 5000 PE | Dosage, mesurage et débits pulsés de liquides corrosifs | Faible débit dès 0,005 GPM (1000) et 0,006 GPM (5000) | Voir la fiche technique |
| Magnétique | MF1000 | Liquides conducteurs dans de plus grosses conduites, sans perte de charge | 3/8 po à 20 po | ±0,5 % du débit |
| Roue à aubes à insertion | Série TI3 (acier inox 316), Série TI | Grosses conduites où couper pour poser un corps de débitmètre complet coûterait cher | Conduites de 1/2 po à 24 po (TI3) | ±0,5 % de la pleine échelle (TI3) |
| Roue à aubes en ligne | Série TK3 (acier inox 316), TKW, TCB | Conduites d'eau, d'alimentation chimique et de procédé jusqu'à environ 4 po | TKW de 1/2 po à 4 po; TCB de 1 po à 3 po | ±0,5 % de la pleine échelle (TK3, TKW) |
| Mini-turbine | ProPulse 2 | Dosage et mesurage à très faible débit | À partir de 40 mL/min (0,01 GPM) | Voir la fiche technique |
| Engrenages ovales | UltraFlo OGF | Liquides visqueux : huiles, sirops, produits chimiques, solvants, additifs | FNPT de 1/4, 3/8 et 1/2 po | Voir la fiche technique |
| Thermique | FTS | Détection de débit sans pièce mobile, avec fonction de température | Voir la fiche technique | Voir la fiche technique |
| Section variable (rotamètre) | RotaFlo RFP | Une lecture visuelle rapide, sans alimentation | FNPT de 1/2 po à 2 po | ±4 % de la pleine échelle |
Le matériau du corps et des pièces mouillées est ce que votre liquide touche. Lisez la fiche de données de sécurité, que les fournisseurs doivent fournir en vertu du SIMDUT, et consultez le tableau de résistance chimique du fabricant pour le matériau exact avant de rien spécifier.
Quand faut-il choisir un débitmètre ultrasonique?
Choisissez l'ultrasonique quand vous voulez zéro pièce mobile ou quand vous ne pouvez pas couper la conduite. Ces deux situations sont courantes en traitement de l'eau et en alimentation chimique, et la gamme Icon répond à chacune avec une conception différente.
À pince : mesurer de l'extérieur de la conduite
L'UltraFlo 500 mesure le débit du liquide depuis l'extérieur de la conduite : la ligne reste intacte et en service. La fiche indique des tuyaux en PVC, PP, PVDF, PE, acier inoxydable et cuivre, une précision de ±2,0 %, un grand écran OLED du débit et du totalisateur, et une sortie impulsions en option. Pour les petits tubes, l'UltraFlo 500S couvre les tubes de 1/4 po à 1/2 po. L'appareil à pince est tout indiqué pour une vérification temporaire, une modification sur une ligne en service ou une conduite où un tube de mesure serait difficile à installer. Le compromis est la précision : un appareil à pince annoncé à ±2,0 % n'est pas celui à choisir pour une mesure de facturation.
Ultrasonique à contact : débits corrosifs, faibles et pulsés
Les UltraFlo 1000, 2000, 4000 et 5000 font passer le liquide dans un tube à passage intégral sans pièce mobile. Ils sont destinés au dosage, au mesurage et aux débits pulsés, là où une roue à aubes ou une turbine a tendance à peiner. Le matériau mouillé change selon le modèle : PFA Téflon sur le 1000 avec afficheur déporté, HDPE sur le 2000 et polyéthylène sur le 5000. Les 1000 et 5000 indiquent des débits dès 0,005 GPM et 0,006 GPM, les 2000 et 5000 une alarme de conduite vide, et les sorties comprennent 4-20 mA avec relais d'impulsions sur les 1000, 2000 et 5000 et RS-485 sur les 1000 et 5000. Choisissez le matériau selon votre produit chimique, et non l'inverse.
Quand un débitmètre magnétique est-il le bon choix?

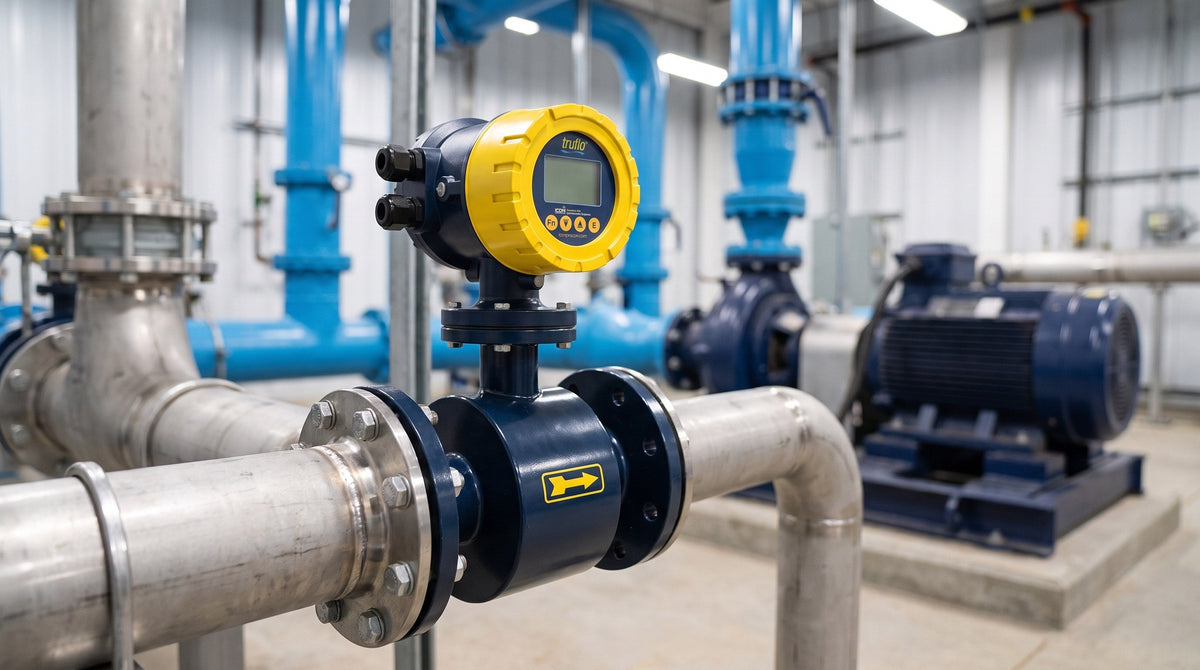

Un débitmètre magnétique est le bon choix pour un liquide conducteur dans une ligne où vous ne pouvez pas accepter de perte de charge. Le Icon MF1000 offre un passage intégral sans perte de charge, des diamètres de 3/8 po à 20 po, un revêtement en PTFE en standard, un choix de matériaux d'électrodes et de revêtements, et une précision de ±0,5 % du débit. Les sorties comprennent 4-20 mA, impulsions, RS485 et HART, et l'afficheur intégré montre le débit et le totalisateur.
La limite, c'est le liquide. Un débitmètre magnétique lit la tension qu'un liquide conducteur produit en traversant un champ magnétique : il lui faut donc une conductivité minimale. Les huiles et la plupart des solvants sont de mauvais candidats, et l'eau très pure est un cas limite. La fiche du MF1000 n'indique pas de conductivité minimale; envoyez-nous le liquide et nous la confirmerons avec le fabricant avant votre commande.
Roue à aubes à insertion ou en ligne : lequel choisir?
Choisissez l'insertion pour une grosse conduite, l'appareil en ligne pour une petite. Les deux donnent un débit et un totalisateur à partir d'une roue à aubes, et les fiches Icon indiquent ±0,5 % de la pleine échelle pour les familles TI3, TK3 et TKW.
- Insertion (TI3 / TI) : le TI3M est un appareil en acier inoxydable 316 pour des conduites de 1/2 po à 24 po. Il s'installe par un té, une selle ou un raccord à souder : un seul capteur peut donc servir pour plusieurs diamètres. Selon la variante, on trouve un double afficheur DEL, des sorties impulsions, 4-20 mA et RS485, ou des sorties de dosage par lots et relais; le TI3B fonctionne à piles, avec totalisateur remis à zéro. Les fiches mentionnent une garantie à vie sur l'ensemble de la roue à aubes.
- En ligne (TK3 / TK / TKW / TCB) : le TK3M a un corps en acier inoxydable 316, un afficheur DEL orientable et des raccords NPT, à brides ou sanitaires. Le TKW est un appareil sans écran avec indicateur de débit à DEL, en PVC, PP ou PVDF de 1/2 po à 4 po, et le TCB est un appareil à piles en PVC pour des conduites de 1 po à 3 po.
Les roues à aubes comportent une pièce mobile. Elles conviennent aux conduites d'eau et de produits chimiques propres ou peu chargées, mais une roue à aubes peut s'encrasser dans un liquide fibreux, filandreux ou très chargé de particules. Les fiches n'indiquent pas de limite de particules : dites-nous ce que contient la conduite.
Quand les modèles à turbine, à engrenages ovales, thermiques et à section variable ont-ils du sens?
Ils ont du sens quand votre problème est un très faible débit, un liquide visqueux, un capteur sans pièce mobile ou une simple vérification visuelle, plutôt qu'une conduite d'eau ordinaire.
- Mini-turbine : le ProPulse 2 est destiné aux très faibles débits dès 40 mL/min (0,01 GPM), avec corps en PP, PVDF ou PFA et sorties impulsions NPN ou PNP, 4-20 mA et RS485.
- Engrenages ovales : l'UltraFlo OGF mesure par déplacement positif les liquides visqueux comme les huiles, les sirops, les produits chimiques, les solvants et les additifs, avec un boîtier en PPS (Ryton) et des raccords FNPT de 1/4 po à 1/2 po.
- Thermique : le FTS n'a aucune pièce mobile, un écran ACL et une fonction de température, avec une sortie 4-20 mA, NPN/PNP ou IO-Link.
- Section variable : le RotaFlo RFP est un rotamètre à double échelle GPM et LPM, avec corps en acrylique et composants d'écoulement en acier inoxydable, à ±4 % de la pleine échelle. Il ne demande aucune alimentation, ce qui explique qu'on le retrouve encore sur les skids d'alimentation chimique.
Vous faut-il un débitmètre ou un interrupteur de débit?
Un débitmètre indique combien s'écoule; un interrupteur de débit indique seulement s'il y a un débit. Si le but est la protection d'une pompe ou une alarme d'absence de débit, un interrupteur est plus simple et moins cher à câbler. L'UFS est un interrupteur de débit tout plastique à corps Ryton pour des conduites de 1/2 po à 16 po, utilisé pour la protection des pompes et la détection de débit ou d'absence de débit, avec un contact de relais normalement ouvert. Le FES est un interrupteur de débit à palette tout plastique de la même collection. Si vous avez aussi besoin d'une valeur pour un enregistreur ou un automate, passez à un débitmètre à sortie 4-20 mA; notre guide d'achat de capteurs 4-20 mA explique la mise à l'échelle et le câblage de boucle, qui s'appliquent aussi aux signaux de débit.
Et les canaux ouverts et les fossés?
Aucun des appareils ci-dessus n'est conçu pour les canaux ouverts. Pour un fossé, un cours d'eau ou un canal partiellement rempli, il faut une méthode vitesse-section et un courantomètre, un instrument différent qui fait l'objet d'un autre guide. Voyez Débitmètre pour canal ouvert : méthode vitesse-section avec un courantomètre Swoffer et les Swoffer séries 2100 et 3000.
Comment obtenir une lecture exacte une fois l'appareil installé?
Faites fonctionner l'appareil sur une conduite pleine avec un profil d'écoulement stable, et vérifiez-le par rapport à une référence fiable. La plupart des débitmètres, magnétiques et à roue à aubes compris, perdent en exactitude quand la conduite est partiellement remplie, quand le liquide contient de l'air ou quand le capteur se trouve juste après une vanne, un coude ou le refoulement d'une pompe. La fiche technique du fabricant précise la longueur droite attendue de chaque côté de l'appareil; suivez-la, car les fiches produits ne l'indiquent pas.
- Installez l'appareil là où la conduite reste pleine, par exemple sur un tronçon montant ou au point bas d'une boucle.
- Gardez les vannes, les pompes et les coudes en amont à une distance supérieure à la longueur droite de la fiche technique.
- Choisissez un afficheur et un boîtier adaptés au local : vérifiez le type NEMA ou l'indice IP selon la NEMA et l'indice de protection IP de la norme CEI 60529, puisque les fiches produits n'en indiquent pas.
- Vérifiez l'appareil avec un volume connu, par exemple le remplissage chronométré d'un réservoir étalonné, à la mise en service et après toute réparation. Notre guide des services de calibration d'instruments explique comment planifier une vérification récurrente.
Si la lecture du débitmètre alimente une boucle de pression, de niveau ou de régulation, lisez aussi les guides sur les manomètres et les interrupteurs à flotteur, qui couvrent le même procédé.
Comment choisir un débitmètre, étape par étape?
- Nommez le liquide. La chimie, la concentration, la température, la viscosité et la conductivité dictent le matériau mouillé et la technologie.
- Décrivez la conduite. Diamètre, matériau, si elle est pleine et si vous pouvez la couper. Cela départage l'appareil à pince, à insertion et en ligne.
- Indiquez la plage de débit. Minimum, normal et maximum. Un très faible débit oriente vers un ultrasonique à contact ou une mini-turbine.
- Choisissez la sortie. Afficheur local seulement, impulsions pour un totalisateur, ou 4-20 mA, RS485 ou HART pour un automate.
- Vérifiez les solides et l'air. Les liquides fibreux ou chargés de particules et l'air entraîné favorisent l'ultrasonique ou le magnétique plutôt qu'une roue à aubes.
- Confirmez la base de la précision. Le pourcentage du débit et le pourcentage de la pleine échelle sont différents. Comparez ce qui est comparable.
- Planifiez l'installation. Longueur droite, conduite pleine, indice de protection du boîtier et accès à l'afficheur.
- Envoyez les détails. Demandez une soumission avec le liquide, la conduite, la plage et la sortie, et nous confirmons le modèle, le numéro de pièce et la disponibilité.
Il vous faut un débitmètre pour une conduite d'eau, de produit chimique ou de procédé?
Envoyez-nous le liquide, le diamètre et le matériau de la conduite, la plage de débit et la sortie voulue, et nous confirmerons le modèle, le numéro de pièce et la disponibilité.
Foire aux questions
Quels sont les principaux types de débitmètres?
Pour les conduites de liquide, les principaux types sont l'ultrasonique (à pince ou à contact), le magnétique, la roue à aubes (à insertion ou en ligne), la turbine, les engrenages ovales, le thermique et la section variable. Chacun convient à un liquide, à un diamètre et à une plage de débit différents.
Quelle est la différence entre un débitmètre ultrasonique et un débitmètre magnétique?
Un débitmètre ultrasonique mesure le débit avec des ondes sonores et fonctionne avec une grande variété de liquides. Un débitmètre magnétique lit la tension qu'un liquide conducteur produit dans un champ magnétique : il exige donc un liquide conducteur, mais son passage intégral n'entraîne aucune perte de charge.
Peut-on mesurer un débit sans couper la conduite?
Oui. Un débitmètre ultrasonique à pince comme l'UltraFlo 500 mesure depuis l'extérieur de la conduite, et une roue à aubes à insertion s'installe par un té, une selle ou un raccord à souder plutôt qu'avec un corps de débitmètre complet.
Quel débitmètre convient le mieux au dosage chimique à faible débit?
Les débitmètres ultrasoniques à contact (UltraFlo 1000 et 5000, indiqués dès 0,005 et 0,006 GPM) et la mini-turbine ProPulse 2 (dès 40 mL/min) sont les modèles Icon destinés au dosage et au mesurage à faible débit.
Soumissionnez-vous des débitmètres partout au Canada?
Oui. Envoyez le liquide, le diamètre de la conduite, la plage de débit et la sortie par le formulaire de soumission, et nous confirmons la disponibilité et les conditions pour les commandes en volume, avec livraison partout au Canada.
