Une drague Ekman convient aux fonds meubles et fins des lacs et étangs calmes — mais c'est le mauvais outil pour un cours d'eau, un égout ou un puits étroit. Le bon échantillonneur parmi les cinq offerts par ERE dépend de deux choses : la nature du fond, et si l'eau est stagnante ou en mouvement.
Qu'est-ce qu'une drague Ekman, et quand en avez-vous besoin?

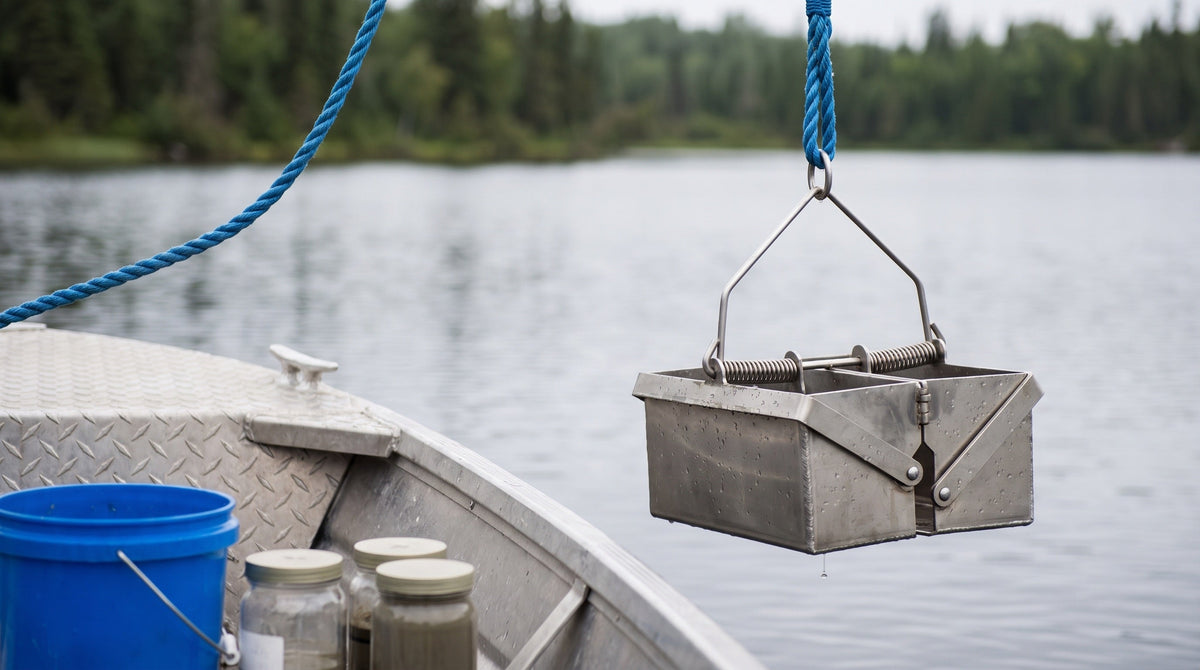

Une drague Ekman est un échantillonneur à mâchoires à ressort, de forme carrée, qui se referme grâce à un poids messager largué le long de la ligne de descente. Elle est conçue pour les fonds aquatiques meubles et fins — lits de lacs, sédiments d'étangs, tronçons de rivière lents, lagunes — où l'objectif est un échantillon non perturbé de boue, de limon ou de vase organique pour des travaux d'écologie benthique, de chimie des sédiments ou d'évaluation de la pollution.
La drague Ekman à ressort d'ERE est entièrement en acier inoxydable et est livrée complète avec le messager, 100 pi de corde en nylon et un étui de transport — tout ce qu'il faut pour la déployer depuis un bateau, un quai ou un pont sans avoir à trouver du matériel supplémentaire.
Pour quoi une drague Ekman n'est-elle pas indiquée?
Deux conditions rendent la drague Ekman inefficace : l'eau en mouvement et les fonds grossiers ou rocailleux. Le courant pousse la drague ouverte sur le côté pendant la descente et lessive le matériau fin hors des mâchoires avant leur fermeture. Le gravier, les galets ou les débris au fond empêchent les mâchoires à ressort de bien se sceller, et l'échantillon fuit à la remontée. Si l'une de ces conditions décrit votre site, l'un des outils ci-dessous convient mieux.
Quel échantillonneur convient à un cours d'eau plutôt qu'à un lac calme?
Le Swing Sampler est conçu spécifiquement pour ce cas : prélever un échantillon dans un cours d'eau horizontal, comme une conduite d'égout, un drain pluvial ou un chenal peu profond en mouvement, là où le mécanisme vertical de descente-fermeture de la drague Ekman ne fonctionne pas contre un courant latéral. Pour les rivières, puits et réservoirs — des sites avec une certaine profondeur et structure mais pas nécessairement un fort courant latéral — le Snapper d'ERE est conçu pour prélever des échantillons de sédiments et de boues là où un déploiement complet à la Ekman est impraticable.
| Échantillonneur | Environnement idéal | Type d'échantillon |
|---|---|---|
| Drague Ekman à ressort | Lacs calmes, étangs, rivières lentes — fond meuble | Boue, limon, vase organique |
| Snapper | Rivières, puits, réservoirs | Sédiments et boues |
| Swing Sampler | Cours d'eau horizontaux, égouts | Sédiments et boues en eau mouvante |
| Drague sable / limon | La plupart des types de fond | Sable, limon |
| Drague de fond 15 lb & 25 lb | La plupart des types de fond, lestée pour profondeur/courant | Sable, limon, sédiments plus lourds |
La nature du fond change-t-elle quelle drague acheter?
Oui — les mâchoires à ressort de la drague Ekman sont dimensionnées et tensionnées pour un matériau fin et non consolidé, pas pour le sable ou le limon compacté. La drague sable/limon et la drague de fond 15 lb et 25 lb d'ERE sont conçues pour échantillonner la plupart des types de fond, y compris le sable et le limon plus grossiers sur lesquels les mâchoires d'une drague Ekman ne se scellent pas. Le poids ajouté sur la drague de fond 15 lb et 25 lb aide aussi l'échantillonneur à atteindre et se stabiliser correctement en eau profonde, ou là où un léger courant ferait dériver une unité plus légère pendant la descente.
Qu'en est-il de l'échantillonnage en réservoir ou en puits?
Pour les espaces confinés comme les réservoirs de stockage, les puisards ou les puits étroits où une drague pleine grandeur ne peut pas s'installer ou se déployer proprement, un outil manuel conçu pour cette géométrie confinée est l'option la plus pratique. Le Sludge Nabber de Nasco est conçu exactement pour ce cas — un échantillonneur compact et manuel pour les boues et sédiments dans les réservoirs, puisards et autres sites à accès restreint, là où descendre une drague complète n'est pas pratique.
Comment déployer une drague Ekman pour prélever un échantillon de fond?
- Choisissez la bonne drague pour votre sédiment cible. Confirmez que le site présente une eau calme et un fond meuble et fin — la drague Ekman est le mauvais outil si l'une de ces conditions n'est pas remplie (voir ci-dessus).
- Armez la drague en position ouverte et fixez la ligne du messager. Placez les mâchoires à ressort en position ouverte et confirmez que le poids messager est enfilé et prêt sur la ligne.
- Descendez la drague lentement jusqu'au fond. Une descente contrôlée et régulière permet aux portes supérieures articulées de s'ouvrir et de laisser passer l'eau, réduisant la traînée et évitant une onde de pression qui perturberait le sédiment de surface avant la fermeture des mâchoires.
- Larguez le messager pour déclencher la fermeture. Une fois la drague posée au fond, relâchez le messager le long de la ligne — il frappe le mécanisme de déclenchement et referme brusquement les mâchoires à ressort sur l'échantillon.
- Remontez à un rythme régulier. Remonter trop vite augmente le risque de lessivage à travers les mâchoires fermées, surtout avec un matériau fin ou peu consolidé.
- Transférez l'échantillon sans perturber la stratification. Ouvrez la drague au-dessus d'un contenant ou d'un plateau et transférez le matériau directement, en préservant toute stratification visible si le plan d'échantillonnage du projet l'exige.
Les protocoles de terrain comme ceux des National Aquatic Resource Surveys de l'EPA suivent cette même séquence descente–déclenchement–remontée pour l'échantillonnage benthique, ce qui explique pourquoi la drague Ekman demeure un outil de référence standard en écologie benthique nord-américaine malgré des décennies de nouveaux modèles d'échantillonneurs sur le marché.
Pour la gamme complète d'équipement d'échantillonnage à godet et de boues qu'ERE offre, consultez la collection d'échantillonnage des boues et sédiments, incluant le nécessaire d'échantillonnage multi-étage pour boues/sédiments pour les projets qui doivent profiler les sédiments à plusieurs profondeurs en un seul déploiement.
Besoin d'aide pour choisir un échantillonneur de sédiments?
ERE Inc. fournit les consultants environnementaux partout au Canada depuis plus de 30 ans — parlez à un vrai ingénieur pour bien choisir votre drague ou échantillonneur selon les conditions de votre site.
→ Demander une soumission | 1-888-287-EREC | Voir échantillonnage des boues et sédiments | sales@ereinc.com
Foire aux questions
Quelle est la différence entre une drague Ekman et un échantillonneur Van Veen?
Les deux sont des échantillonneurs à godet pour sédiments de fond, mais un godet Van Veen utilise des mâchoires articulées opposées qui restent ouvertes sous leur propre poids pendant la descente et se ferment quand le câble se relâche, tandis qu'une drague Ekman maintient ses mâchoires ouvertes sous tension de ressort et ne se ferme que lorsqu'un poids messager frappe le déclencheur. Les godets Van Veen sont généralement utilisés pour des fonds légèrement plus grossiers ou plus fermes, et en eau plus profonde, que ce pour quoi la drague Ekman est conçue.
Puis-je utiliser un Snapper ou un Swing Sampler à la place d'une drague Ekman?
Seulement si votre site ne correspond pas aux exigences d'eau calme et de fond meuble d'une drague Ekman. Le Snapper convient aux rivières, puits et réservoirs; le Swing Sampler est conçu spécifiquement pour les cours d'eau horizontaux comme les égouts. Aucun ne remplace l'autre — adaptez l'outil à la condition de l'eau et au point d'accès, et non l'inverse.
À quoi sert un sludge nabber?
Un sludge nabber, comme le Nasco Sampling Sludge Nabber offert par ERE, est un échantillonneur compact et manuel pour les boues et sédiments dans les espaces confinés — réservoirs, puisards et sites à accès restreint — là où descendre une drague pleine grandeur sur une ligne n'est pas pratique.
ERE vend-elle ou loue-t-elle des échantillonneurs de sédiments?
ERE vend toute la gamme d'échantillonneurs de sédiments et de boues couverts dans ce guide. Pour la disponibilité en location d'un modèle précis, demandez une soumission et notre équipe confirmera le stock actuel et les modalités.
