Pointes filtrantes à battage : une solution économique aux puits d'observation

Une pointe filtrante à battage (drive-point piezometer) est une crépine en acier inoxydable qui s'installe en la battant ou en la poussant directement dans un sol peu profond — sans foreuse, sans forage, sans tubage à sceller au coulis. Elle offre aux consultants en environnement un moyen économique de vérifier les eaux souterraines peu profondes ou la vapeur de sol sur un site où un puits d'observation entièrement foré n'est pas justifié. Ce guide compare les deux systèmes à battage Solinst que distribue ERE Inc. et précise quand privilégier chacun.

Table des matières

• Qu'est-ce qu'une pointe filtrante à battage?
• En quoi l'installation à poussée directe diffère-t-elle d'un puits d'observation foré?
• Quelle configuration de pointe filtrante utiliser?
• Comment installer et échantillonner une pointe filtrante à battage?
• Quand utiliser le profileur à pointe filtrante à la place?
• Pourquoi les limites de profondeur sont-elles importantes?
• Foire aux questions

Qu'est-ce qu'une pointe filtrante à battage?

Une pointe filtrante à battage est un point de puits crépiné de petit diamètre, en acier inoxydable, qui se raccorde à un tube de battage NPT de 3/4 po (20 mm) économique et s'enfonce directement dans le sol — à la main avec un marteau coulissant, ou avec toute foreuse à poussée directe. Une fois en place, elle fonctionne comme un puits de surveillance à usage unique : les échantillons d'eau souterraine ou de vapeur de sol sont prélevés à travers la crépine à l'aide d'un échantillonneur de petit diamètre, et les niveaux d'eau peuvent être vérifiés avec une sonde de niveau d'eau standard.

Comme il n'y a ni forage à creuser, ni déblais à gérer, ni tubage à installer et à sceller au coulis, une installation à battage est plus rapide et moins coûteuse qu'un puits de surveillance classique — la contrepartie est une profondeur pratique moindre et un point à usage unique, non récupérable, plutôt qu'un puits permanent et réaccessible.

En quoi l'installation à poussée directe diffère-t-elle d'un puits d'observation foré?

Un puits de surveillance classique est foré, tubé, crépiné et scellé au coulis — un processus à plusieurs étapes qui nécessite une foreuse, produit des déblais et de l'eau de purge, et coûte généralement plusieurs fois plus cher par point. Une pointe filtrante à battage évite tout cela : le point crépiné et le tube de battage sont poussés ou battus directement dans la formation, scellant la crépine contre le sol environnant par déplacement plutôt que par un massif filtrant technique et un joint de bentonite.

Cela fait des pointes à battage un choix pour les évaluations de site peu profondes et à faible perturbation — délinéation préliminaire, surveillance du débit de base dans un lit de cours d'eau, ou vérification rapide avant de s'engager dans un programme de puits entièrement forés — plutôt qu'un remplacement des puits de surveillance permanents de conformité sur chaque site.

Quelle configuration de pointe filtrante utiliser?

Le modèle 615 de Solinst est offert en cinq configurations construites autour du même corps en acier inoxydable 316 et de la même crépine cylindrique à 50 mailles, qui diffèrent par le raccord au sommet de la crépine et la présence ou non d'un protecteur d'installation.

Les cinq configurations se raccordent au même tube de battage en acier inoxydable NPT 3/4 po et acceptent les mêmes bouchons Delrin, raccords et rallonges — disponibles chez Solinst ou localement chez un fournisseur de plomberie. Consultez la collection complète d'instruments de niveau d'eau d'ERE pour les sondes de niveau d'eau et les Leveloggers utilisés pour prendre des lectures une fois la pointe installée.

Comment installer et échantillonner une pointe filtrante à battage?

1. Choisir la configuration selon l'objectif d'échantillonnage — cannelée (615) pour l'eau souterraine avec tubulure, sans raccord (615N) pour le niveau d'eau seulement, à compression (615C) pour la vapeur de sol, ou une version protégée (615S/615SN) si la formation est sujette au colmatage.
2. Raccorder la pointe filtrante au tube de battage — tube en acier inoxydable NPT 3/4 po (20 mm), rallongé avec des raccords selon la profondeur requise.

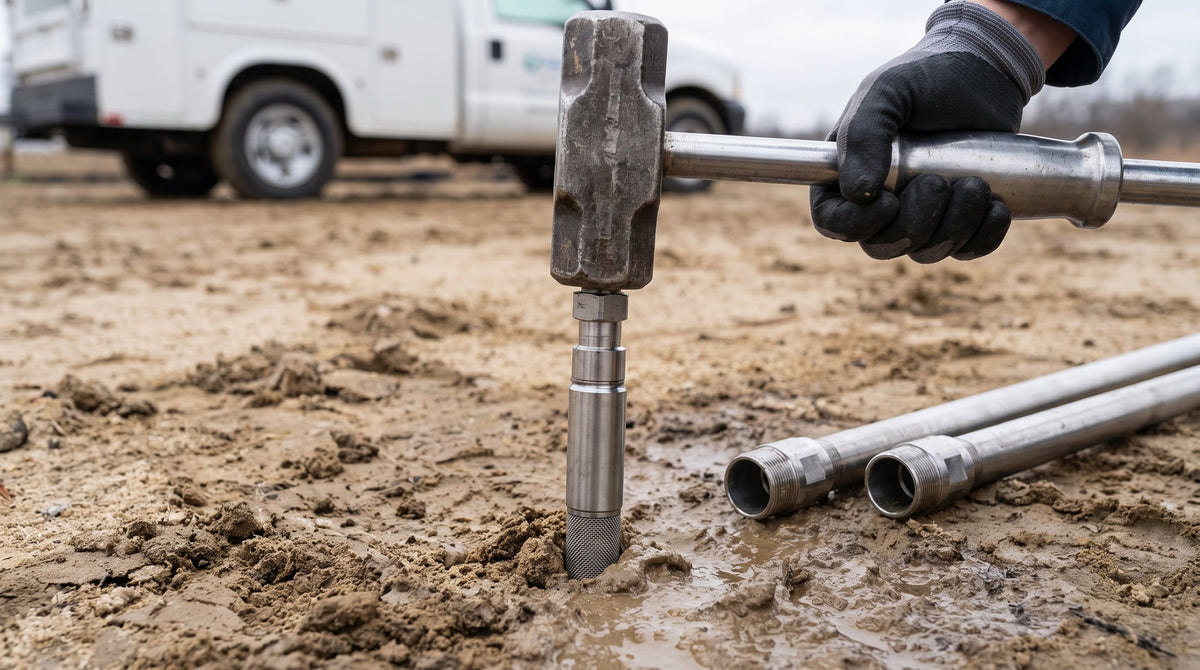

3. Enfoncer l'ensemble dans le sol à l'aide d'un marteau coulissant manuel ou d'une foreuse à poussée directe, avec une dérivation de tubulure sur la tête de battage pour protéger la ligne d'échantillonnage durant l'installation.
4. Raccorder la tubulure d'échantillonnage (LDPE ou doublée PTFE, 5/8 po DE x 1/2 po DI pour les modèles cannelés) une fois la pointe en place à la profondeur cible.
5. Purger et échantillonner à l'aide d'un échantillonneur de petit diamètre adapté à la tubulure — une pompe péristaltique pour un DI de 1/4 po ou plus, ou une mini-pompe inertielle pour des puits aussi étroits que 3/8 po DI.
6. Prendre les lectures de niveau d'eau avec une sonde de niveau d'eau standard, ou installer un enregistreur de données dans une section de tube d'extension de 1 po à l'aide d'un raccord réducteur.

Quand utiliser le profileur à pointe filtrante à la place?

Le profileur à pointe filtrante (modèle 660) résout un problème différent de celui du 615. Plutôt que d'installer un point de surveillance fixe, le profileur prélève des échantillons d'eau souterraine à plusieurs profondeurs distinctes à partir d'un seul point d'enfoncement ou de forage — une rangée de trous d'entrée crépinés autour d'un corps en acier inoxydable de 1,75 po (45 mm) alimente une seule ligne d'échantillonnage vers une pompe péristaltique en surface, et l'outil est avancé à la profondeur suivante après chaque échantillon.

Cela fait du profileur un outil d'évaluation préliminaire de site et de profilage vertical de contaminants — des données de concentration en fonction de la profondeur à haute résolution et une délinéation détaillée du panache à partir d'un seul emplacement — plutôt qu'un point permanent. Entre les zones d'échantillonnage, le système est rincé à l'eau déionisée pour éviter la contamination croisée et l'entraînement vers le bas, et une version à embout de coulis est offerte pour sceller le trou pendant le retrait du profileur dans les formations qui ne s'effondrent pas d'elles-mêmes.

Pourquoi les limites de profondeur sont-elles importantes?

Les systèmes à battage ne conviennent pas à tous les sites. Le modèle 615 est pratique jusqu'à environ 7 m (25 pi), et la profondeur réelle varie davantage selon les conditions du sol et la méthode d'enfoncement utilisée — une formation dense ou caillouteuse arrêtera une pointe battue à la main bien avant cela. La portée d'échantillonnage du profileur est limitée par la hauteur d'aspiration péristaltique plutôt que par la profondeur d'enfoncement : il peut prélever un échantillon lorsque la nappe phréatique se situe à environ 8 m (26 pi) ou moins de la surface, peu importe la profondeur atteinte par l'outil.

Lorsque la délinéation d'un panache de contamination ou l'évaluation de produit libre d'un site doit se référer aux critères numériques de la Norme pancanadienne relative aux hydrocarbures pétroliers dans le sol du CCME, confirmez que la profondeur pratique de la pointe à battage atteint la zone visée avant de la spécifier au lieu d'un puits foré. Et comme les travaux à poussée directe se déroulent souvent sur des sites actifs de manutention de carburant ou industriels, suivez les protocoles de communication des dangers SIMDUT de votre site, en plus des procédures habituelles de santé et sécurité pour le forage et la poussée directe.

Les pointes filtrantes à battage s'intègrent naturellement au programme de surveillance des eaux souterraines plus large couvert par le guide de développement de puits d'ERE et le guide de sélection des pompes d'échantillonnage à faible débit — la même pompe péristaltique modèle 410 utilisée pour échantillonner une pointe à battage est aussi la pompe d'échantillonnage à faible débit standard.

Foire aux questions

Quelle est la différence entre une pointe filtrante à battage et un puits d'observation foré?

Une pointe filtrante à battage est battue ou poussée directement dans le sol sans forage, sans tubage ni scellement au coulis, ce qui la rend plus rapide et moins coûteuse pour les évaluations peu profondes à faible perturbation. Un puits de surveillance foré est tubé, crépiné et scellé au coulis pour une surveillance de conformité permanente et réaccessible, à de plus grandes profondeurs et dans une plus grande variété de conditions de sol.

Une pointe filtrante à battage Solinst peut-elle être réutilisée?

Non. Les pointes filtrantes à battage Solinst sont conçues pour une installation à usage unique, non pour un retrait et une réutilisation — elles sont le plus souvent installées comme points de puits permanents, bien qu'elles puissent aussi servir pour des applications de surveillance temporaires à court terme.

Jusqu'à quelle profondeur une pointe filtrante à battage peut-elle être installée?

Le modèle 615 est pratique jusqu'à environ 7 m (25 pi), bien que la limite réelle varie selon les conditions du sol et la méthode d'enfoncement utilisée — un sol dense ou caillouteux arrêtera une pointe battue à la main bien avant cela. La portée d'échantillonnage du profileur à pointe filtrante est limitée séparément par la hauteur d'aspiration péristaltique, à une profondeur de nappe phréatique d'environ 8 m (26 pi).

Quelle est la différence entre le modèle 615 et le profileur modèle 660?

Le modèle 615 s'installe comme un seul point de surveillance fixe à une profondeur donnée. Le profileur modèle 660 prélève des échantillons à plusieurs profondeurs distinctes à partir d'un seul point d'enfoncement, en avançant entre chaque échantillon — un outil de profilage vertical de contaminants plutôt qu'un point de surveillance permanent.
